| Brand Name: | HANGTUO |
| Model Number: | VE9 |
| MOQ: | 1 pc |
| prezzo: | 145~226 USD/PC |
| Delivery Time: | 15 ~ 30 giorni |

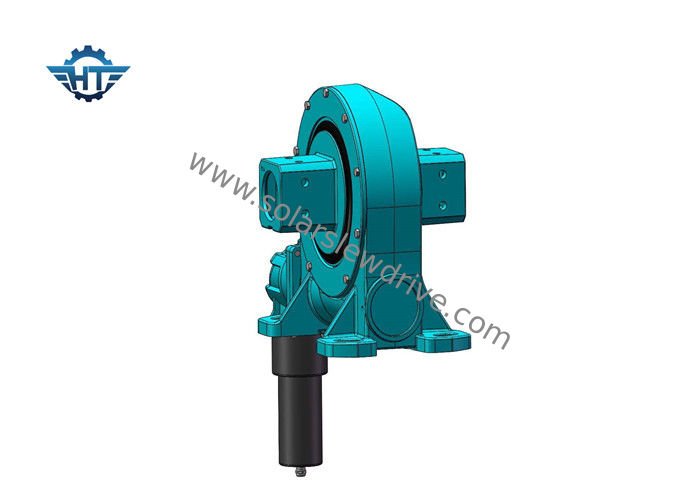

L'azionamento solare verticale di vuotamento Ve9 ha abbinato con il motore elettrico 24vdc per gli inseguitori solari
Descrizione
Il sistema solare dell'inseguitore è un sistema dell'unità di controllo meccanica ed elettronica che ottimizza l'uso di luce solare nella produzione di energia photothermal e fotovoltaica raggiungere l'efficienza di conversione fotoelettrica migliore. Include: il pantano guida, motori (CC, i motori innestati passo passo, servo, planetari, asta di spinta va in automobile, ecc.), ingranaggi a vite, sistemi del sensore, ecc.
Include:
1. Singolo legame piano di asse
2. Singolo legame obliquo di asse
3. Unità obliqua di unico asse
4. Sistema di tracciamento solare di asse doppio
Caratteristiche
1. Giri da 0~180°
2. Colleghi un motore di azionamento a sinistra o la destra
3. grasso riempito prima della fabbrica
4. Installazione semplice
5. Manutenzione bassa
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Alta coppia di torsione backholding, adatta ad installazione verticale
Dati tecnici dell'azionamento verticale di pantano
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Coppia di torsione della tenuta | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 chilogrammi |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 chilogrammi |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 chilogrammi |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 chilogrammi |
