| Brand Name: | HangTuo |
| Model Number: | SE7 |
| MOQ: | 1 pezzo |
| prezzo: | USD 280~504 / pc |
| Delivery Time: | 15~45 giorni |
| Payment Terms: | L/C, T/T, Western Union |

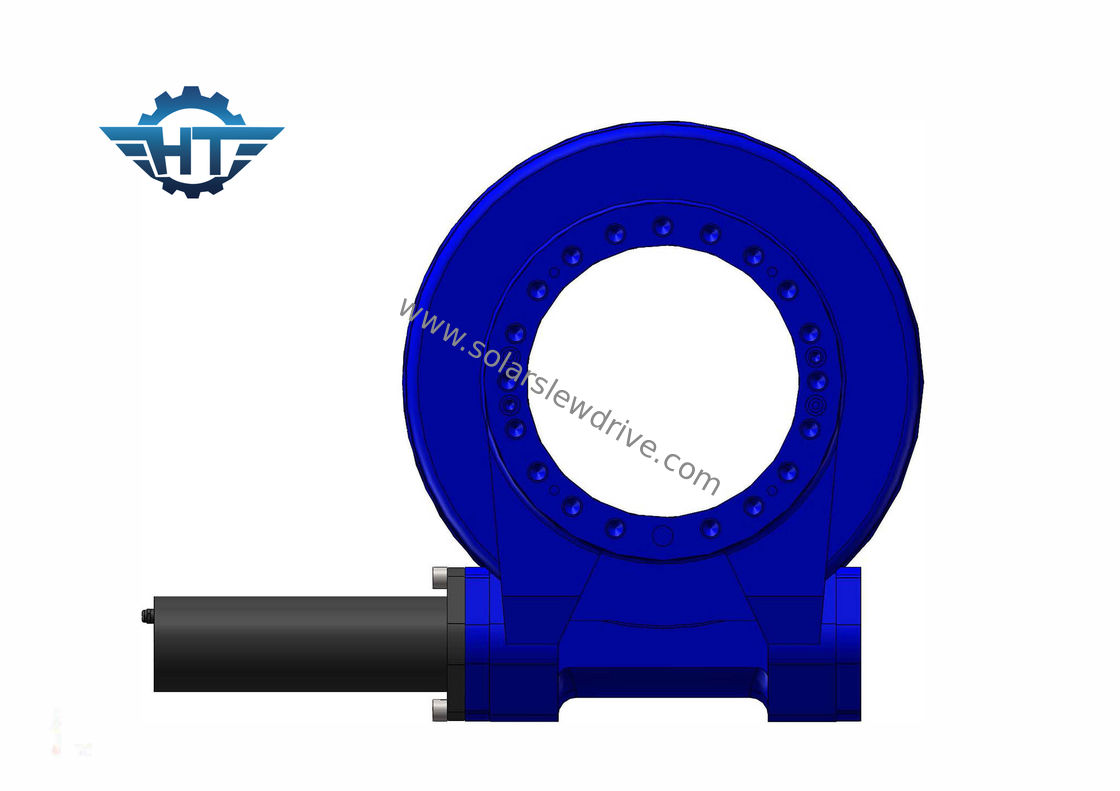

Piccolo ingranaggio a vite del contraccolpo che vuota il motore di Ring With 12VDC per il sistema di tracciamento di CSP e di PV
Descrizione di prodotto
Chiuso alloggiando l'azionamento di vuotamento pricipalmente applichi allo stato relativamente alto per l'alto requisito dell'occasione antipolvere, a prova di pioggia ed anticorrosiva. Grado IP66 di protezione.
Marca commerciale: GH
Number di modello: SE7, a 7 pollici
Materiale: 50 mn, 42CrMo
Certificato: ISO9001, CE
Garanzia: 3~5 anni
Tempo di vita: 30 anni
Imballaggio: Contenitore di compensato con la struttura d'acciaio
La dimensione dell'azionamento di pantano è differente ed il suo modello della specificazione è diviso in base al diametro approssimativo della canalizzazione dei cuscinetti di pantano: WD-080, WD-0130, WD-0170, WD-0223, WD-0343, WD-0419, WD-0478, WD-0625 ed altre specifiche. Il livello di nomina del modello domestico è secondo il diametro approssimativo della canalizzazione dei cuscinetti di pantano, nei pollici (=25.4mm a 1 pollici), è diviso in: SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, SE25 ed altre specifiche. Il rappresentante «di WD» nei mezzi di modello stranieri di callout: l'abbreviazione del verme e dell'azionamento e «il Se» nel callout di modello domestico: l'abbreviazione di vuotamento ed accludere. Indipendentemente dal metodo di nomina, le dimensioni di montaggio ed i parametri di prestazione corrispondenti di ogni modello sono le stesse.
Caratteristiche & applicazioni
Adottando il cuscinetto di vuotamento come suo corecomponent, l'azionamento di vuotamento può sopportare la forza assiale, forza radiale e della inclinazione momento simultaneamente. L'azionamento di vuotamento ampiamente si applica in rimorchi modulari, in tutti i tipi di gru, nella piattaforma di lavoro aerea, nei sistemi di tracciamento solari e nei sistemi di energia eolica.
Parametri degli azionamenti di vuotamento del Se
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
| 50Mn, 42CrMo |
