Fornitura degli azionamenti innovatori e redditizi di vuotamento
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | SE7 |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | contenitore di compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 2000 pc al mese |
Luogo di origine: | Changzhou, Cina | MODELLO: | SE7 |
---|---|---|---|
Rapporto di marce: | 57:1 | Efficienza: | 40% |
Colore: | RAL 9006 | application: | Inseguitore solare |
Driver: | Motore 220VAC/380VAC/24VDC | Garanzia: | 5~10 anni |
certificato: | ISO9001, CE | Sito dell'installazione: | Cima aperta del tetto o del campo |
Caratteristica: | Installazione sicura e facile, lunga vita | Manutenzione: | libero |
Evidenziare: | IP66 slew drive gearbox,PV Trackers slew drive gearbox,Solar Tracker slew drive gearbox |

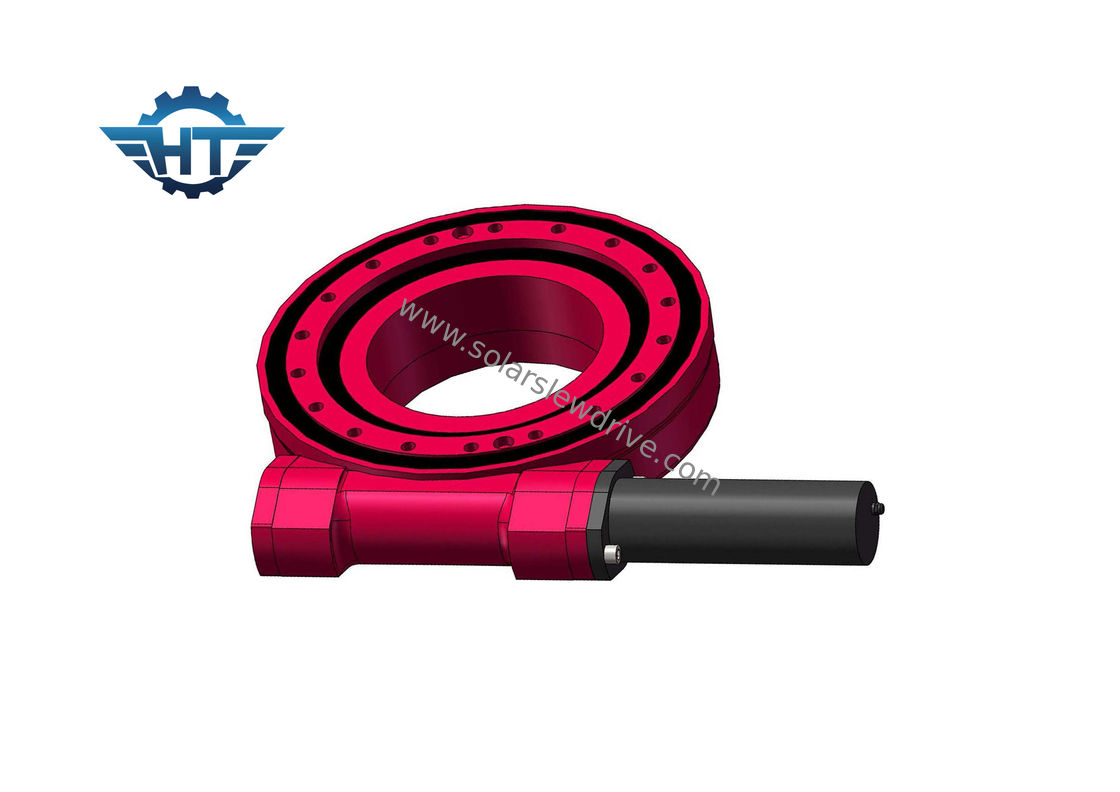

Cambio dell'azionamento di pantano di SE7 IP66, riduttori della terza fase con coppia di torsione a bassa velocità ed alta per gli inseguitori di PV
Descrizione
Chiuso alloggiando l'azionamento di vuotamento pricipalmente applichi allo stato relativamente alto per l'alto requisito dell'occasione antipolvere, a prova di pioggia ed anticorrosiva. Grado IP66 di Presion.
Marca commerciale: Hangtuo
Number di modello: SE5A-37MHD-24RC-REV.A
Materiale: 42CrMo, 50Mn
Certificato: CE, ISO9001
Garanzia: 10 anni
Vita: 30 anni
Imballaggio: Pacchetto del compensato
Come scegliere un azionamento adatto di pantano
Ci sono molti tipi di azionamenti di pantano, che possono essere selezionati considerando i seguenti fattori.
1. Carichi la capacità, la direzione e le proprietà: L'azionamento di pantano è adatto a sopportare i carichi leggeri ed i cuscinetti a rulli sono adatti ad oneri gravosi ed a carichi di impatto. Quando il cuscinetto di rotolamento è conforme al carico assiale puro, il cuscinetto spinto è selezionato generalmente e quando il cuscinetto di rotolamento è conforme al carico radiale puro, il cuscinetto a sfera profondo della scanalatura o il breve cuscinetto a rulli cilindrico è selezionato generalmente e quando il dispositivo rotatorio è esposto al carico radiale puro, c'è inoltre un piccolo carico assiale, voi può scegliere il cuscinetto a sfera profondo della scanalatura, il cuscinetto a sfera angolare del contatto, i cuscinetti a rulli e le palle concentranti affusolate o cuscinetti a rulli concentrare. Quando il carico assiale è grande, l'angolo di contatto dei cuscinetti a sfera angolari e dei cuscinetti a rulli affusolati del contatto può essere selezionato, o l'uso dei cuscinetti centripeti e dei cuscinetti assiali combinarsi, che è particolarmente adatto a carichi assiali estremamente alti o a requisiti speciali con grande rigidità assiale.
2. Velocità conceduta: Per i tipi differenti del driver di azionamenti di pantano, in generale, i cuscinetti con piccolo attrito e la capacità termica bassa sono adatti ad alte velocità. La progettazione dovrebbe tentare d'ottenere i cuscinetti di rotolamento rotatori lavorare nelle circostanze sotto la loro ultima velocità di rotazione.
3. Rigidità: Quando i cuscinetti dell'unità di azionamento di pantano sopportano il carico, l'anello sopportante ed il posto del contatto del corpo di rotolamento produrranno la deformazione elastica, l'importo di deformazione è proporzionale al carico ed il suo rapporto determina la dimensione sopportante di rigidità. La rigidità del cuscinetto può essere migliorata generalmente dal pre-rafforzamento del cuscinetto. Inoltre, nella progettazione di sostegno sopportante, considerare la combinazione e la disposizione di cuscinetti può anche migliorare la rigidezza di sostegno sopportante.
4. Errore di sintonia dell'installazione e di prestazione: Dopo che il cuscinetto è caricato nella posizione di lavoro, l'installazione difficile e posizionare saranno causati dagli errori fabbricanti. Attualmente, dovuto la pesca dell'asse e l'espansione termica ed altre ragioni, l'orso sopportante troppo carico, causante danno iniziale. I cuscinetti concentrare automatico possono sormontare i difetti causati dagli errori dell'installazione da sè e sono quindi adatti a tali usi.
5. Ha ucciso l'installazione e lo smontaggio dell'azionamento: i cuscinetti a rulli affusolati, cuscinetti a rulli e cuscinetti a rulli affusolati, ecc., appartengono all'interno e l'anello esterno può essere separato sopportando i tipi (cioè cosiddetti cuscinetti separati), facili installare e smontare.
Tabella di prestazione degli azionamenti di vuotamento del Se
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
Portata di applicazione
Le applicazioni tipiche includono gli inseguitori solari, generatori eolici, piatti del radar e del satellite, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, zappatore s e ascensori automobilistici.
I nostri servizi & forza
materiale 1.Raw dai fornitori affidabili;
il processo 2.Production è nell'accordo rigoroso con il sistema di gestione della qualità ISO9001.
controllo di qualità di in-processo 3.Strict ed ispezione 100% del prodotto finito prima della consegna;
le ispezioni del prodotto del partito 4.Third sono accettabili su richiesta del cliente.
5.Adoption del processo standardizzato di progettazione e di APQP, PPAP, FEMA per analisi di applicazione.
