Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HangTuo |
Certificazione: | CE, ISO9001 |
Numero di modello: | VE7» |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | USD 280~504 / pc |
Imballaggi particolari: | Contenitore di compensato |
Tempi di consegna: | 15~45 giorni |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 2000 pc al mese |
Materiale: | 50Mn, 42CrMo | Modello: | VE7» |
---|---|---|---|
Rapporto di marce: | 57:1 | Coppia di torsione della potenza nominale: | 1750Nm |
Coppia di torsione della tenuta: | 13200Nm | Inclinazione della coppia di torsione: | 7000Nm |
Efficienza: | 40% | Colore standard: | RAL 9006 |
Evidenziare: | azionamento verticale di pantano dell'ingranaggio a vite,azionamento di pantano dell'ingranaggio a vite della busta,Il CE ha ucciso l'azionamento per l'inseguitore solare |

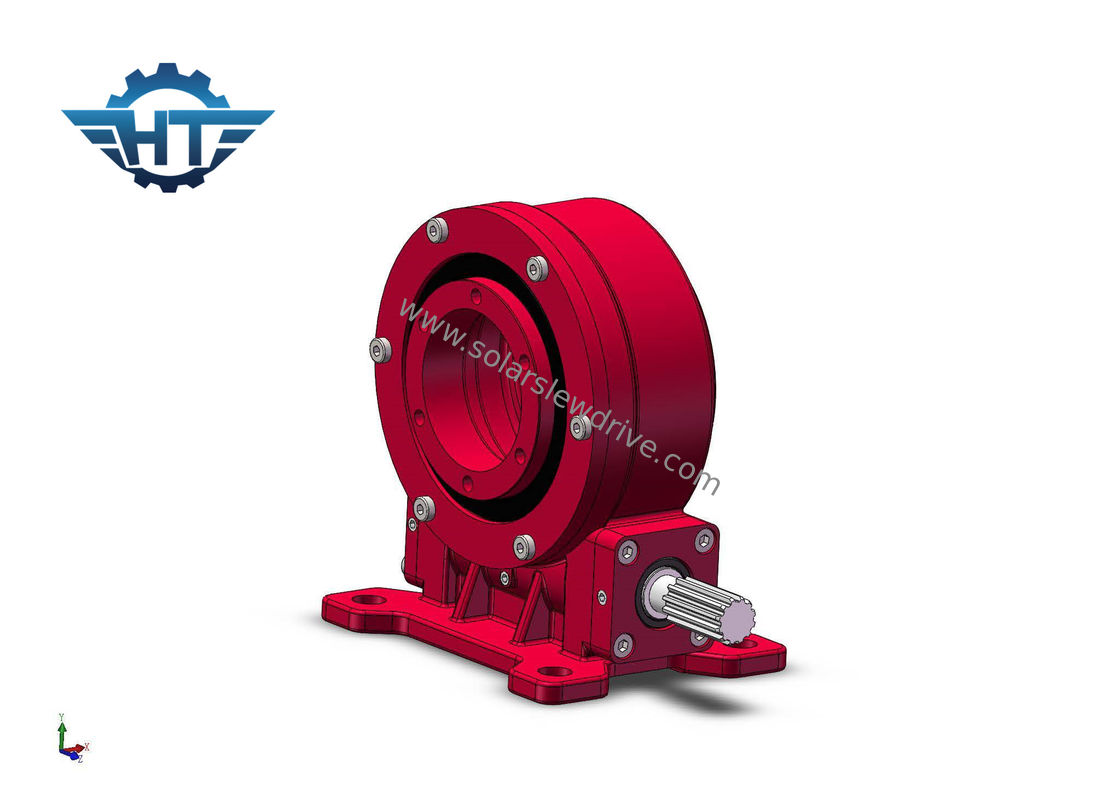

Il cambio dell'azionamento di pantano VE7, ingranaggio a vite verticale della busta dell'ingranaggio a vite ha ucciso l'azionamento per gli inseguitori
Descrizione
Poiché la componente del centro del dispositivo dell'azionamento adotta un cuscinetto di vuotamento, può sopportare simultaneamente gli effetti di forza assiale, forza radiale e momento della inclinazione. Rispetto ai prodotti rotatori tradizionali, ha le caratteristiche di installazione semplice, di manutenzione facile e dello spazio di risparmio dell'installazione in maggior misura.
Vantaggi
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. 360 gradi o gamma girante +60~-60, o come richiesta dei clienti
3. Avvolgimento dell'interno dell'ingranaggio a vite continua
4. Multi contatto di dente per assicurare alto carico
5. Funzione autobloccante
Dati tecnici dell'azionamento di vuotamento della VE
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
Glossario di Paramaters chiave
Inclinazione della coppia di torsione di momento: Questa coppia di torsione è il carico di gravità moltiplicato per la distanza fra la posizione del carico ed il centro del cuscinetto di vuotamento. Se la coppia di torsione reale è maggior della coppia di torsione di inclinazione stimata di momento, l'azionamento di vuotamento sarà capovolto.
Carico radiale: Il verticale del carico all'asse del cuscinetto di vuotamento
Carico assiale: Il parallelo del carico all'asse del cuscinetto di vuotamento
Tenuta della coppia di torsione: È la coppia di torsione inversa. Quando l'azionamento sta girando inverso e le parti non sono danneggiate, la coppia di torsione massima raggiunta è chiamata tenere la coppia di torsione, inoltre è veduta come coppia di torsione rotta.
Autobloccante: Soltanto quando c'è carico, l'azionamento di vuotamento non può invertire gira e così chiamato autobloccante.
