| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 pezzo |
| prezzo: | USD 100~1600/ pc |
| Delivery Time: | 15~45 giorni |
| Payment Terms: | L/C, T/T, Western Union |
2

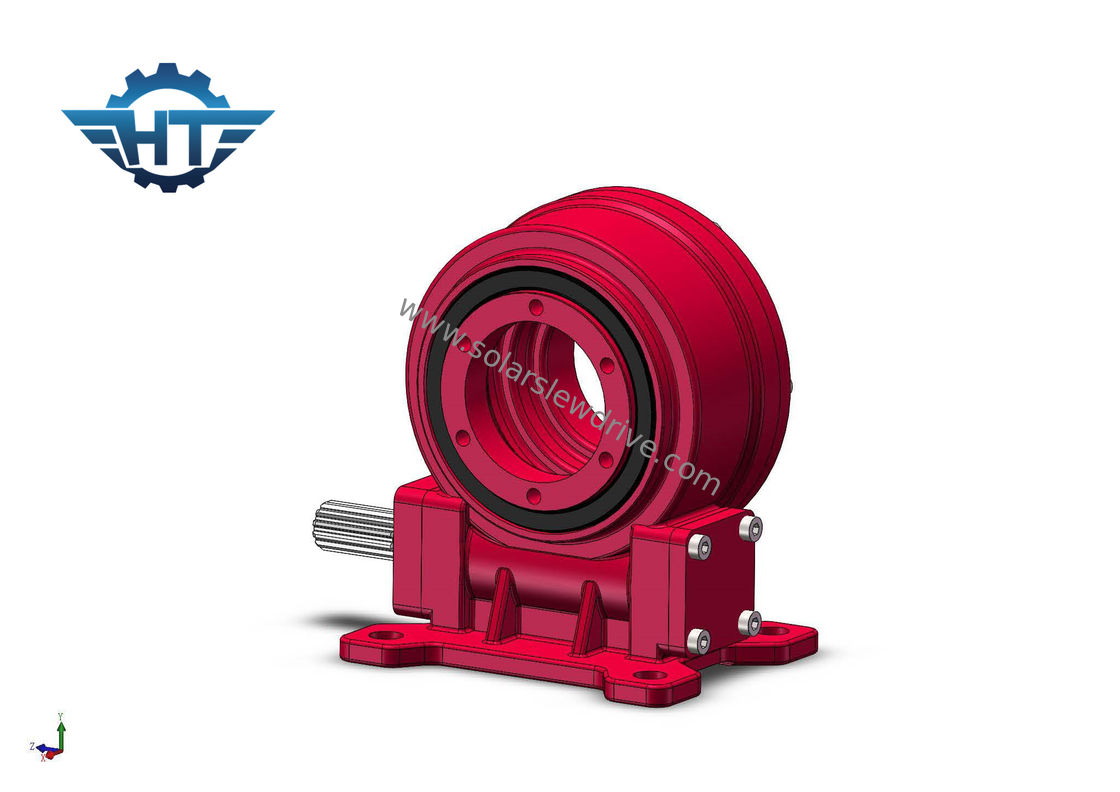

Azionamento su ordinazione di pantano dell'ingranaggio a vite VE9, vita del campo da 30 anni per il singolo sistema di tracciamento solare orizzontale
Descrizione standard dell'ingranaggio a vite
VE9 è un di tipo corrente dell'azionamento di vuotamento che è ampiamente usato in sistema di tracciamento solare di singolo asse orizzontale.
Per il sistema di tracciamento solare, secondo le loro caratteristiche della costruzione, gli inseguitori solari sono divisi a:
1. inseguitori del tiltd
Gli inseguitori di inclinazione sono il più semplice fare e girare intorno all'asse est-ovest. Il pannello solare aumenta o cade (solitamente manualmente due volte all'anno) verso l'orizzonte, di modo che l'angolo alla terra è statisticamente ottimale secondo stagionalità. Questi inseguitori offrono un incremento della produzione di meno di 10%, per giustificare raramente un servomeccanismo.
2. singoli inseguitori orizzontali
I singoli inseguitori piani mirano a seguire il sole in tutto il cielo sul loro tragitto giornaliero, indipendentemente dalla stagione di uso. In questo caso, l'asse di rotazione è nord-sud, mentre l'altezza del Sun sopra l'orizzonte è trascurata. Questi inseguitori sono particolarmente adatti a paesi della basso latitudine, in cui il percorso del sole è in media, più ampio durante l'anno. La rotazione richiesta per queste strutture è più ampia dell'inclinazione, a volte fino al ° del ± 60.
Questi seguaci concede aumentare la produzione di energia di circa 15%, confrontato ad un sistema fotovoltaico fisso.
3. inseguitori doppi di asse
Inseguitori solari con due gradi di libertà
Gli inseguitori solari più specializzati hanno due gradi di libertà, allo scopo di perfettamente allineare i pannelli fotovoltaici ortogonali con i raggi del sole in tempo reale. Il più economico, ma non il solo, modo farli è di montare un inseguitore su un altro. Con questi inseguitori solari ci sono incrementi della produzione dell'elettricità che raggiungono fino a 35% -40%.
Modello Technical Parameters della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Sì | 251 |
Vantaggi di vuotamento dell'inseguitore solare dell'azionamento
Il sole è costantemente un bersaglio mobile. Il singolo vuotamento di asse determina il movimento solare dell'inseguitore dal quotidiano est-ovest ottenere la maggior parte della luce solare, mentre gli inseguitori solari di doppio-asse si muovono con il sole dall'alba verso crepuscolo da non solo da est-ovest ma anche del nord verso sud per massimizzare la produzione di energia durante tutta la giornata.
