Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La CINA |
| Marca: | HANGTUO |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | VE8 |
| Quantità di ordine minimo: | 1 PC |
|---|---|
| Prezzo: | 200~380 USD/PC |
| Imballaggi particolari: | CONTENITORE DI COMPENSATO |
| Tempi di consegna: | 15~30 GIORNI |
| Capacità di alimentazione: | 12000 PCS/YEAR |
| Gamma di rotazione: | ±60° | Materiale: | 42CRMN o 50Mn |
|---|---|---|---|
| Applicazione: | Inseguitore del legame | Garanzia: | 10 anni |
| Colore: | Arancia | Dimensione: | 3 pollici - 25 pollici |
| Motore: | 24VCC/220VCA | Ingranaggio a vite senza fine: | Doppio involucro |
| Evidenziare: | azionamento d'inseguimento solare dell'ingranaggio di pantano del legame,azionamento solare dell'ingranaggio di pantano iP66,Cambio di pantano 42CRMN |
||

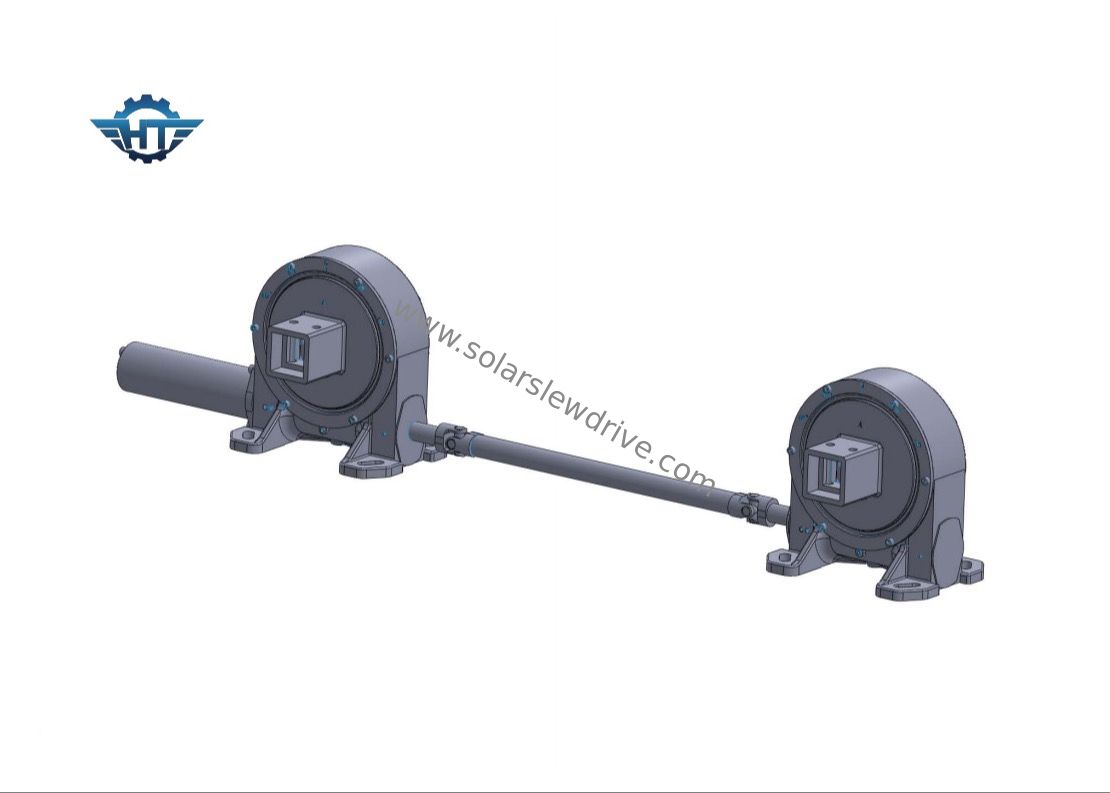

Azionamento solare dell'ingranaggio di pantano IP66 con il riduttore del cambio 24vdc per il sistema di tracciamento solare del legame
Descrizione solare dell'azionamento dell'ingranaggio di pantano
L'azionamento solare di vuotamento ha molti tipi quali tipo incluso, tipo d'abitazione aperto, tipo verticale, il tipo doppio di asse, il tipo di alta precisione, il tipo di ingranaggio a vite continua azionamento di vuotamento ecc. è basato sulla doppia struttura dell'ingranaggio a vite dell'avvolgimento, che ha caratterizzato il multi contatto di dente progettato specialmente per determinare l'alto carico. Ha la forte coppia di torsione di inclinazione di momento e funzione autobloccante statica.
Il principio di lavoro dell'ingranaggio planetario del cambio di riduzione si fa per sopportare un grande carico radiale dovuto la distribuzione proporzionata di coppia di torsione. Che cosa è più, i nostri azionamenti di vuotamento possono attaccare ai generi differenti di motori, il motore idraulico, 24vdc/12vdc il motore elettrico, il servomotore, motore passo a passo e facciamo tutta la dimensione del cambio di pantano di serie rispondere all'esigenza differente dei clienti.
Parametri di prestazione verticali dell'azionamento di pantano
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
L'azionamento di vuotamento ha molti tipi quale tipo incluso, il tipo d'abitazione aperto, il tipo verticale, il tipo doppio di asse, tipo di alta precisione, il tipo di ingranaggio a vite continua azionamento di vuotamento ecc. è basato sul cuscinetto di vuotamento con la forte coppia di torsione di inclinazione di momento e la funzione autobloccante statica. Molta superficie di contatto del dente è progettata specialmente per determinare l'alto carico.
Caratteristiche
1. Giri ±60°, interno di arresto duro per assicurare la sicurezza di sistema
2. Colleghi un motore di azionamento dalla sinistra, destra o nel mezzo
3. Lo spazio già è fissato dal produttore prima della fabbrica, in modo da da nessuna necessità regolarla quando installazione
4. Il grasso era stato riempito prima della fabbrica, appena ha bisogno della ricarica ogni 5 anni
4. Installazione semplice e manutenzione bassa
5. Progettazione compatta ed economia di spazio
6. L'ingranaggio è autobloccante, in modo da nessun bisogno del freno supplementare
7. Metodo facile e fluente di iniziare e di fermata
8. Alta coppia di torsione di inclinazione e coppia di torsione backholding per migliorare sicurezza nell'ambito dell'ambiente duro
