| Brand Name: | HangTuo |
| Model Number: | VE5» |
| MOQ: | 1 pezzo |
| prezzo: | USD 280~504 / pc |
| Delivery Time: | 15~45 giorni |
| Payment Terms: | L/C, T/T, Western Union |

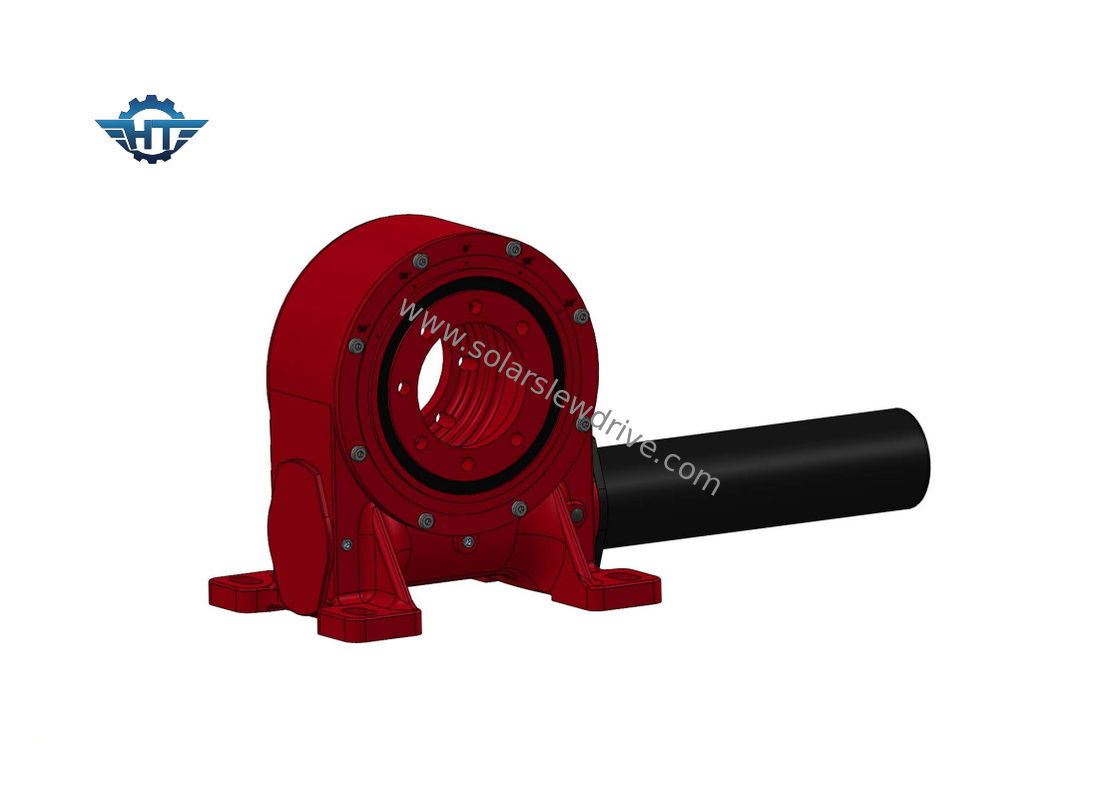

Cambio di VE5 40 - 1 per inseguitori di asse di orizzontale del pannello solare i singoli
Avvolgimento della descrizione dell'ingranaggio a vite
L'azionamento di vuotamento è un nuovo tipo di prodotto della trasmissione e rotatorio. Solitamente è chiamato azionamento di vuotamento o cuscinetto di vuotamento, che è composto solitamente di doppio verme dell'avvolgimento, di ingranaggio, di alloggio, di motore e di altre componenti. Poiché le componenti del centro sono il doppio verme dell'avvolgimento, può ingranare più molto attentamente l'ingranaggio e raggiungere il multi contatto di dente, così migliorare l'accuratezza e la coppia di torsione di tenuta di momento. Possono resistere simultaneamente alle forze assiali, alle forze radiali ed a capovolgere i momenti. Rispetto ai prodotti rotatori tradizionali, il nuovo azionamento di vuotamento caratterizza l'installazione facile, il mantenimento facile e un maggior grado di spazio dell'installazione.
Parametri di prestazione delle serie della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13 |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 |
Applicazioni
Ci sono 10 dimensioni differenti del tipo azionamenti della VE di vuotamento, a partire da 3' dimensione a 25" pollice, fra loro sono 5", a 7", a 9" a 12", 14", 17", 19" e 21". Sono sia ampiamente usati in sistemi di tracciamento solari (PV, CPV, HCPV che eliostato) e veicoli regolari, quali gli ascensori dell'uomo, le gru del camion come pure i veicoli modulari.
