| Brand Name: | HANGTUO |
| Model Number: | VE5 |
| MOQ: | 1 PC |
| prezzo: | 145~226 USD/PC |
| Delivery Time: | 15~30 GIORNI |

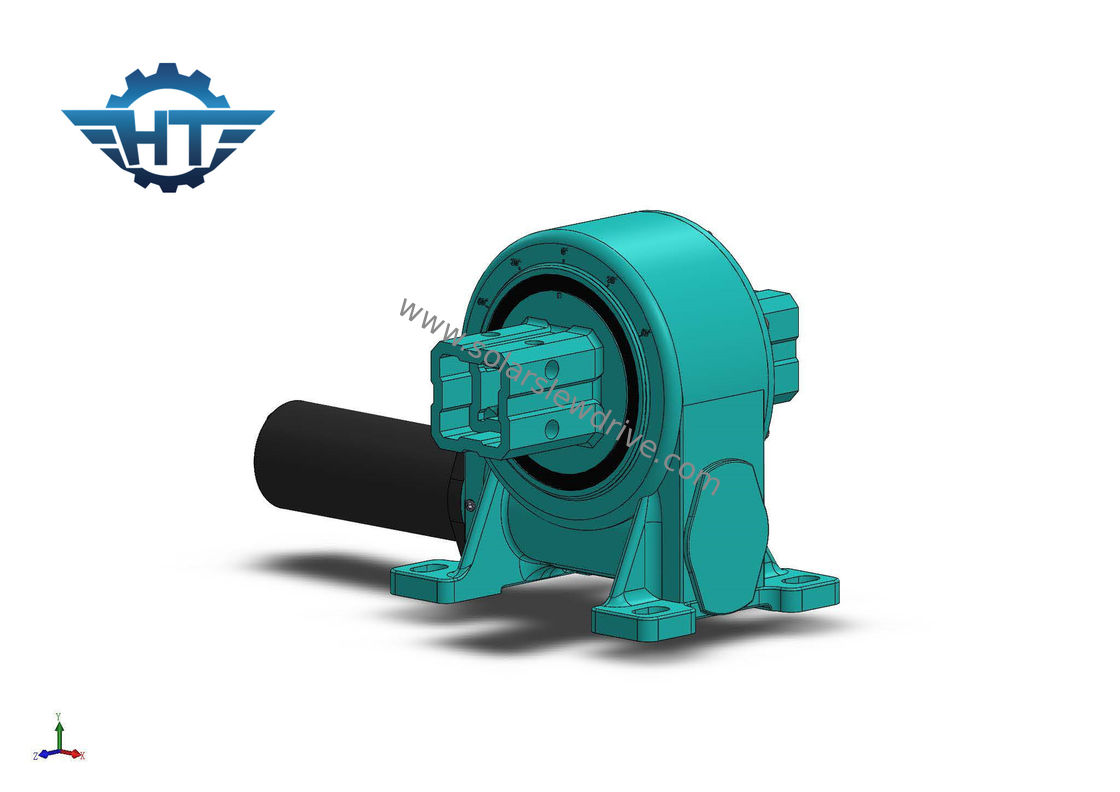

L'avvolgimento dell'inseguitore solare di singolo asse dell'ingranaggio a vite ha ucciso l'azionamento per il PV solare
Descrizione elettrica dell'azionamento di pantano
L'azionamento elettrico di pantano pricipalmente è progettato ed utilizzato nel trackin fotovoltaico della centrale elettrica. quali il sistema di tracciamento orizzontale di unico asse, il grande sistema di tracciamento del legame, il sistema di tracciamento obliquo del legame di unico asse, il sistema di tracciamento obliquo di unico asse ed il sistema di tracciamento di doppio-asse.
1. Singolo legame piano di asse
Adatto a latitudini inferiore a 30 gradi e pendii di messa a terra meno di 12 gradi.
2. Singolo legame obliquo di asse
Adatto a medium alle alte latitudini, la terra deve essere approssimativamente piana.
3. Unità obliqua di unico asse
Adatto a medium alle alte latitudini.
4. Asse doppio
Caratteristiche
1. Giri da ±60°
2. Colleghi un motore di azionamento a sinistra o la destra
3. il grasso era stato riempito prima della fabbrica
4. Installazione semplice
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante
7. Metodo facile e fluente di iniziare e di fermata
8. Alta coppia di torsione backholding, adatta ad installazione verticale
9. Manutenzione bassa
10. vita del campo da 30 anni
Parametri di prestazione verticali dell'azionamento di pantano
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 chilogrammi |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 chilogrammi |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 chilogrammi |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 chilogrammi |
