| Brand Name: | HANGTUO |
| Model Number: | VE5 |
| MOQ: | 1 PC |
| prezzo: | 145~226 USD/PC |
| Delivery Time: | 15~30 GIORNI |

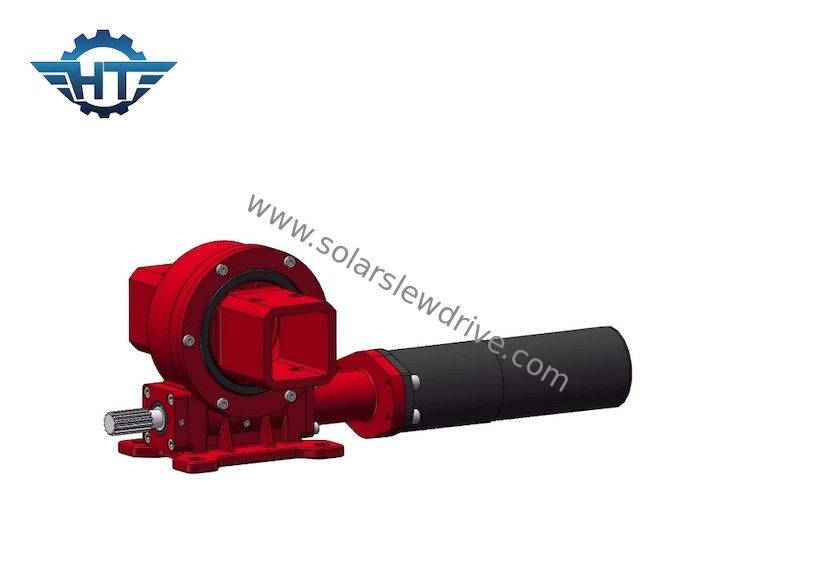

Piccolo azionamento di pantano del singolo inseguitore solare di asse con il motore elettrico 24vdc per gli inseguitori solari concentrati
Singola descrizione dell'azionamento di vuotamento di asse
dovuto l'uso di vuotamento il cuscinetto e della struttura anulare del verme, il riduttore di vuotamento dell'azionamento può raggiungere il contatto del multi-dente ed ha le caratteristiche di grande coppia di torsione della trasmissione e dell'operazione stabile; può resistere ai grandi carichi radiali ed assiali ed al forte momento del capovolgimento. (abilità di resistenza al vento), sta essendo ampiamente usata nel sistema di tracciamento fotovoltaico solare della produzione di energia ed in altre nuove industrie energetiche dai clienti domestici e stranieri. I prodotti attualmente hanno 9 modelli che variano da 3 pollici di diametro a 25 pollici di diametro e più di 60 varietà, che possono soddisfare le esigenze delle forme differenti di generale fotovoltaico, fotoelettrico, leggero e del calore e di inseguimento di precisione.
Parametri di prestazione verticali dell'azionamento di vuotamento
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 chilogrammi |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 chilogrammi |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 chilogrammi |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 chilogrammi |
Applicazioni
I prodotti stanno vuotando i riduttori dell'azionamento, cuscinetti di vuotamento, ecc., che pricipalmente sono utilizzati sistemi di tracciamento solari della produzione di energia fotovoltaica nei singoli e doppi di asse, nel macchinario di costruzione, nel macchinario del porto e nelle piccole centrali elettriche del vento, nell'inseguimento radar satellite ed in altri campi.
