| Brand Name: | HANGTUO |
| Model Number: | VE5" |
| MOQ: | 1 PC |
| prezzo: | 145~226 USD/PC |
| Delivery Time: | 15~30 GIORNI |

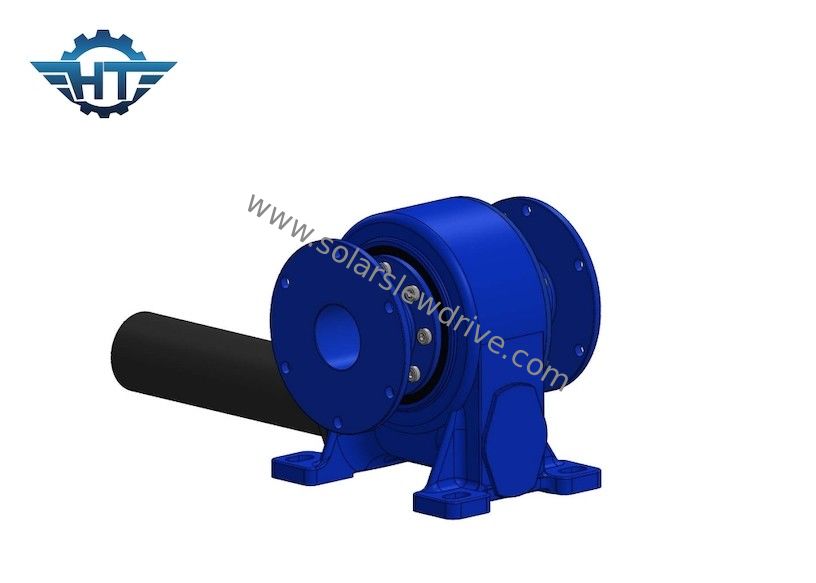

L'auto che chiude l'azionamento a chiave solare di vuotamento per CSP ha concentrato il sistema di tracciamento solare
Descrizione solare dell'azionamento di vuotamento
Il cuscinetto di vuotamento pricipalmente è composto di elementi di rotolamento, dei puntali, di gabbie, di anelli sigillanti, ecc. Poiché le parti differenti hanno funzioni speciali nelle applicazioni pratiche, ci sono considerazioni differenti nella progettazione e nella selezione dei materiali.
In generale, gli elementi di rotolamento dell'anello di vuotamento sono fatti dell'acciaio del cuscinetto del carbonio-cromo che è indurito complessivamente. L'anello sopportante di vuotamento è fatto di acciaio temperato di superficie. Quando l'utente non ha requisiti speciali, è fatto generalmente dell'acciaio 50Mn. Tuttavia, a volte per soddisfare le esigenze dell'ospite in alcune applicazioni speciali, altri gradi di superficie possono anche essere selezionati secondo gli stati specifici di uso forniti dall'utente. Acciaio temperato, quali 42CrMo, 5CrMnMo, ecc.
Parametri di prestazione verticali dell'azionamento di pantano
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 chilogrammi |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 chilogrammi |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 chilogrammi |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 chilogrammi |
Caratteristiche
1. Giri da 0~180°
2. Colleghi un motore di azionamento a sinistra o la destra
3. il grasso era stato riempito prima della fabbrica
4. Installazione semplice
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
8. Alta coppia di torsione backholding, adatta ad installazione verticale
9. Manutenzione bassa
