| Brand Name: | HangTuo |
| Model Number: | SDE5 |
| MOQ: | 1 pezzo |
| prezzo: | USD 280~504 / pc |
| Delivery Time: | 15~45 giorni |
| Payment Terms: | L/C, T/T, Western Union |

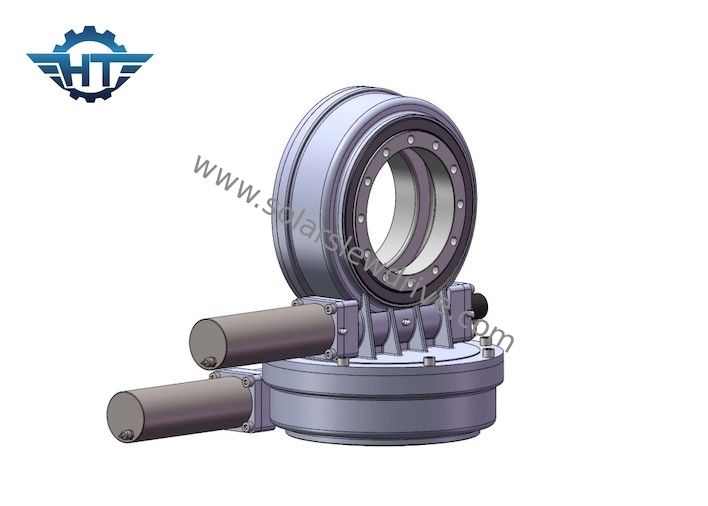

Cambio doppio dell'azionamento di pantano di asse con alloggio incluso per il sistema di tracciamento del pannello solare
Descrizione doppia del cambio dell'azionamento di pantano di asse
L'azionamento doppio di vuotamento di asse pricipalmente misura con il verme della busta, l'ingranaggio e l'alloggio incluso con il grado della protezione dell'ingresso IP66. Ha le caratteristiche della struttura compatta, di abbastanza coppia di torsione, della capacità a basso rumore e buona della anti-forza e della prestazione stabile e sicura.
Parametri di prestazione dell'azionamento di vuotamento di SDE
| Modello Performance Parameters di SDE | ||||||||||
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 21kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 157 chilogrammi |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 682 chilogrammi |
Funzioni
L'azionamento di vuotamento può sostenere il carico più assiale, carico radiale e momento della inclinazione. La piattaforma girevole o la struttura gira all'azimut ed all'elevazione determinati vuotando l'azionamento.
Vantaggi
1. Progettato con l'albero a vite continua della clessidra che fornisce più contatto di dente e più alta coppia di torsione
2. Il tempo di impiego è aumentato dall'ingranaggio e la canalizzazione si indurisce
3. La prestazione di prodotto è provata e qualità del prodotto assicurata.
Ci sono molte applicazioni in cui l'azionamento di vuotamento può essere utilizzato, soprattutto perché è perfetto per le applicazioni che richiedono sia il potere della carico-tenuta che la forza rotazionale di coppia di torsione.
