| Brand Name: | HangTuo |
| Model Number: | SE3" |
| MOQ: | 1 pezzo |
| prezzo: | USD 100~1100/ pc |
| Delivery Time: | 15~45 giorni |
| Payment Terms: | L/C, T/T, Western Union |

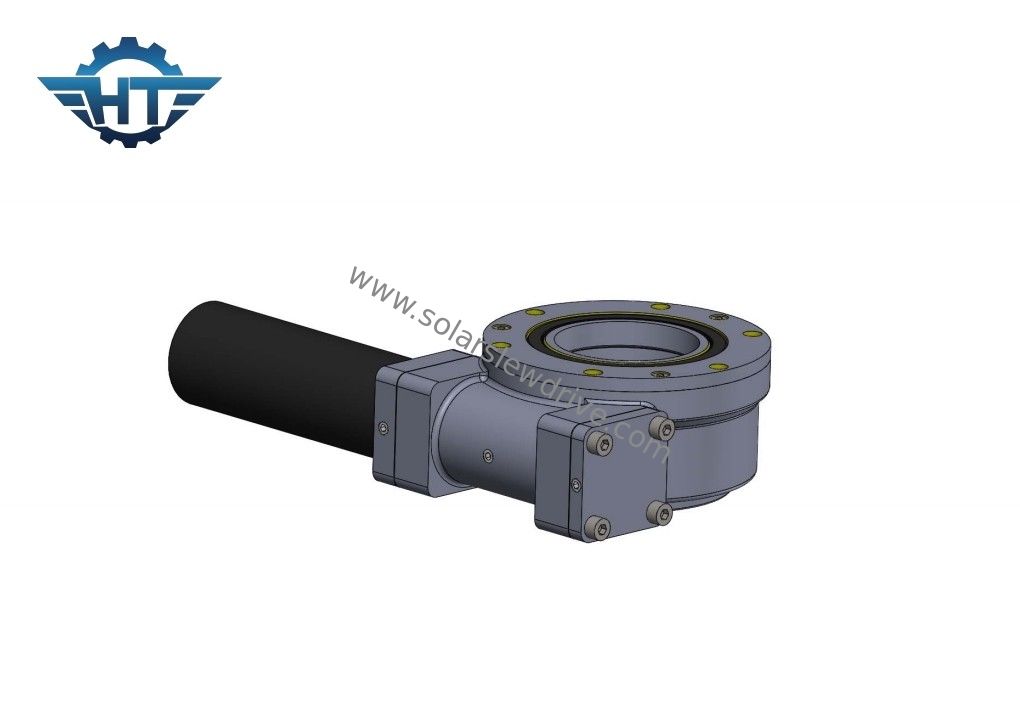

Sistema di tracciamento di piccola dimensione di vuotamento Ring Bearings For Lingkage Solar dell'ingranaggio a vite
Descrizione di piccola dimensione di vuotamento Ring Bearings
Il riduttore rotatorio è un meccanismo di trasmissione rotatorio della decelerazione del interamente cerchio che integra un'alimentazione movente. Utilizza un cuscinetto di vuotamento come un seguace della trasmissione e collegamento del meccanismo. La fonte movente e l'intelaiatura e l'altro anello è usata come sia il seguace della trasmissione che la base del collegamento della parte mobile determinata, di modo che il cuscinetto stesso di vuotamento è un collegamento di vuotamento di interamente circonferenza e l'alimentazione movente e le parti principali della trasmissione le rende un meccanismo di trasmissione universale della decelerazione che integra le funzioni di rotazione, della decelerazione e di azionamento ed allo stesso tempo ha una struttura semplice ed è conveniente da fabbricare e mantenere.
Parametri del pantano Ring Drive del Se
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
Vantaggio
1. Impieghi un ingranaggio a vite per raggiungere la rotazione, che sono più lenti nella velocità ma possono ingrandire un momento entrante ai rapporti molto più alti e sono utilizzati nelle applicazioni che richiedono l'alta coppia di torsione
2. Progettazione, grado chiusi di protezione IP66 che è perfetto per i termini duri all'aperto come il porto, estraenti ecc.
3. caratteristica della Auto-serratura che gli rendono una parte della sicurezza
4. Può attaccare il motore differente dell'ingranaggio per guadagnare il grande rapporto del cambio, così dando l'intera unità a bassa velocità con alta coppia di torsione
