Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | SE3 « |
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | USD 100~1100/ pc |
| Imballaggi particolari: | Contenitore di compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 2000 pc al mese |
| Luogo di origine: | Changzhou, Cina | Rapporto di marce: | 31:1 |
|---|---|---|---|
| Coppia di torsione normale dell'uscita: | 533 nanometro | Tenuta della coppia di torsione: | 7000 nanometro |
| Inclinazione della coppia di torsione: | 744 Nm | Coppia di torsione della potenza nominale: | 0,065 giri/min |
| uso: | Inseguitori solari | Protegga la caratteristica: | IP66 |
| Evidenziare: | Azionamento solare di vuotamento dell'ingranaggio a vite SE3,Azionamento solare di pantano dell'ingranaggio a vite di 7000 nanometro,Azionamento solare di pantano dell'ingranaggio del sistema di tracciamento |
||

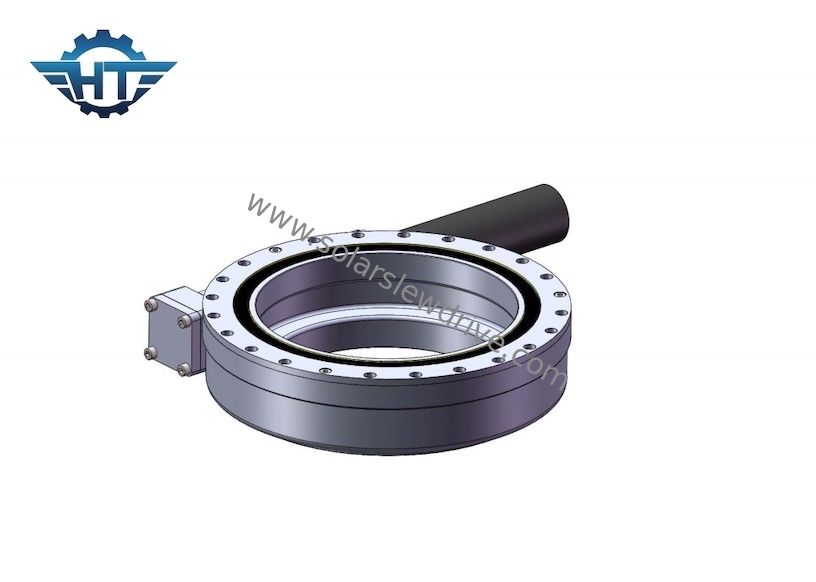

Piccolo azionamento solare di vuotamento dell'ingranaggio a vite SE3 per il sistema di tracciamento del montaggio di PV
Descrizione dell'azionamento di vuotamento dell'ingranaggio a vite
L'ingranaggio a vite continua compatto di Changzhou Hangtuo è conosciuto per la sua densità di alto potere. L'ingranaggio a vite continua assicura la trasmissione di coppia di torsione all'anello di vuotamento. Questa progettazione è particolarmente adatta ad applicazioni con le forze elevate e spazio limitato, quali i cambi di guida per il telaio delle gru e mezzi pesanti, gru di carico, costruzione e macchinario di silvicoltura ed agricolo.
Parametri dell'azionamento orizzontale di vuotamento del Se
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Tenuta della coppia di torsione | Carico assiale | Carico radiale | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | N.m | kN | kN | grado | Sì | chilogrammo | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Sì | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Sì | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Sì | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Sì | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 182 |
Motore di CC dell'azionamento di vuotamento
1. Adotti la struttura portante doppia per l'albero di uscita in moda da aumentare la coppia di torsione massima del cambio molto.
2. Esponga al sole la ruota e la ruota planetaria è collegata dalla scanalatura che aumentano la coppia di torsione massima del cambio ed allungano la vita.
3. Utilizziamo l'ingranaggio elicoidale alla fase dell'input che rendono al rumore il anf basso fatto funzionare uniformemente nell'alta velocità. L'anello interno dell'ingranaggio è separato in moda da poterci fare noi più rapporto e la progettazione sia flessibile. Il cambio ed il motore sono posizionati da una correzione della cucitura dalla vite in assiali che aumentano la precisione di corrispondenza e riducono il rumore.
4. Usiamo il supporto del matterello dentro il matterello planetario di uso di wheel.we che frantuma invece di scivolamento frantumando così la durata del cambio siamo molto più lunghi.
5. Doppia struttura portante; Molatura interna sul foro interno degli ingranaggi planetari che rendono alla rotondità alesata interna di meno di 0.003mm; correndo rotolando invece di fare scorrere; Raschio di superficie di precisione dell'ingranaggio HRC60; L'adozione di tutti questi technoligies assicura il funzionamento calmo e costante eccellente e un tempo di lunga vita oltre 10000 ore.
