| Brand Name: | HangTuo |
| Model Number: | VE9» |
| MOQ: | 1 pezzo |
| prezzo: | USD 280~504 / pc |
| Delivery Time: | 15~45 giorni |
| Payment Terms: | L/C, T/T, Western Union |

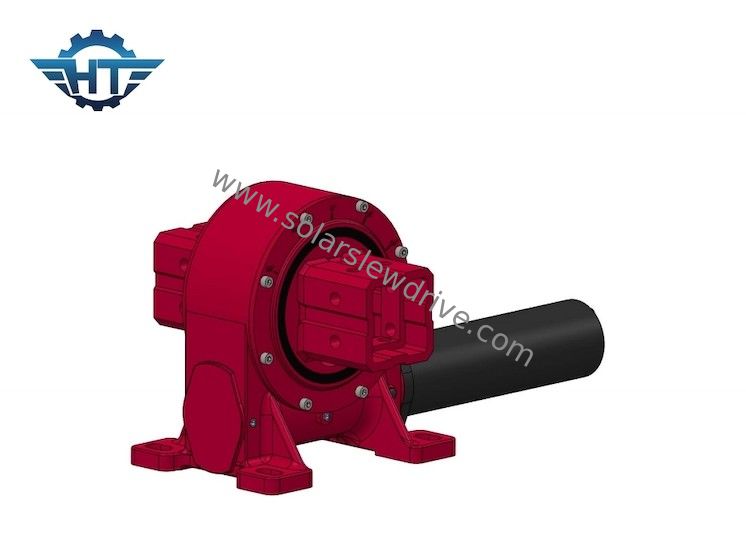

L'ingranaggio a vite verticale VE9 solare ha ucciso gli azionamenti con i tubi quadrati per le stazioni di PV
Descrizione solare dell'azionamento di pantano dell'ingranaggio a vite
dovuto la sua compattezza, alta rigidità ed altri vantaggi citati, un sistema di ingranaggio a vite continua è utilizzato in attrezzatura variante quali le piattaforme mobili dell'assemblea, il sistema satellite, le gru di carico idrauliche sui veicoli del trasporto, le piccole gru marine, scale giranti allungabili, nelle unità della ruota di grandi trasportatori portali marini. Un sistema di ingranaggio a vite continua di pantano è un'unità in modo compatto costruita che consiste di un anello di vuotamento, di una base di appoggio e di un verme. Questa unità introduce i vantaggi di un anello di vuotamento e di un verme in un'unità. È adatto ad applicazioni che richiedono la rotazione lenta con un movimento continuo o ciclico capace di trattamento dei carichi combinati. Il prodotto è con le dimensioni standard per la coppia del motore elettrico o idraulico come pure la coppia di intero sistema ad attrezzatura.
La VE ha ucciso i dati tecnici dell'azionamento
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 chilogrammi |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 chilogrammi |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 chilogrammi |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 chilogrammi |
Vantaggi
1. Rotazione ±60°, fermata dura/limite duro dentro l'azionamento nel caso di guasto di controllo del software
2. Collegamento di un motore di azionamento dalla sinistra o dalla destra
3. Durante l'installazione, non è necessario da regolare lo spazio d'innesto; ciò già è messa dal produttore prima della fabbrica
4. Installazione semplice e manutenzione bassa
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
