Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La CINA |
| Marca: | HANGTUO |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | VE5" |
| Quantità di ordine minimo: | 1 pc |
|---|---|
| Prezzo: | 145~226 USD/PC |
| Imballaggi particolari: | Contenitore di compensato |
| Tempi di consegna: | 15~30 giorni |
| Capacità di alimentazione: | 12000 PCS/YEAR |
| Tipo: | Azionamento verticale di vuotamento | Materiale: | Quarto |
|---|---|---|---|
| APPLICAZIONE: | Specchio che raccoglie il sistema di CSP | Garanzia: | 10 anni |
| Colore: | Cliente richiesto | Dimensione: | 3 pollici - 25 pollici |
| Motore: | CC 24V | caratteristica: | Lunga vita |
| Evidenziare: | Azionamento solare di pantano della struttura compatta,Azionamento solare di pantano dell'ingranaggio a vite di CSP,Specchio che raccoglie l'azionamento solare di pantano |
||

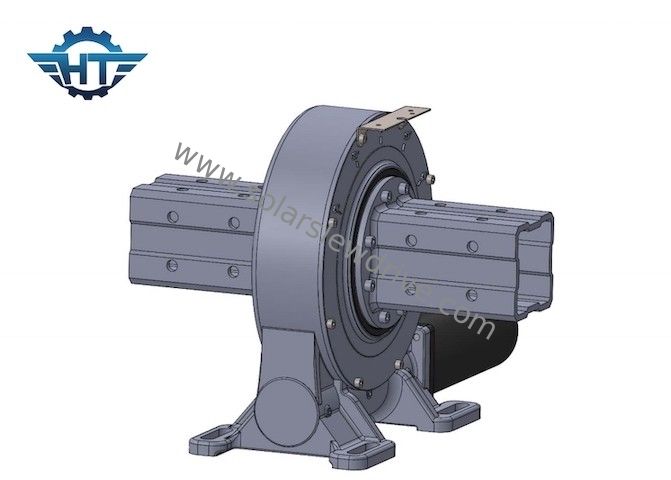

Azionamento solare di pantano dell'ingranaggio a vite della struttura compatta per lo specchio che raccoglie il sistema di CSP
Descrizione solare dell'azionamento di pantano dell'ingranaggio a vite
Gli azionamenti di vuotamento possono essere ampiamente usati per rotazione 360° e la velocità variabile, la grande coppia di torsione e la trasmissione regolare, la corrispondenza di alta precisione o i meccanismi compatti principalmente contano sugli azionamenti di vuotamento.
Il sistema della raccolta CSP dello specchio pricipalmente è composto di calore che raccoglie il tubo, una superficie di raccolta dello specchio, una struttura portante e un sistema di controllo. Gli azionamenti di vuotamento sono la parte fondamentale nella struttura portante.
Parametri di prestazione verticali dell'azionamento di pantano
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 chilogrammi |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 chilogrammi |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 chilogrammi |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 chilogrammi |
Applicazioni
L'azionamento di vuotamento sviluppato e destinato specialmente per soddisfare le richieste del sistema di tracciamento solare, il prodotto è utilizzato nel dispositivo rotatorio dell'inseguitore solare, pricipalmente utilizzato per l'unico asse piano, l'doppio asse, il sistema di tracciamento fotovoltaico concentrato, l'eliostato della torre, produzione di energia di Stirling del piatto la gamma dell'applicazione di affidabilità ad alta resistenza e massima del riscaldamento, di alta precisione, del concentratore della depressione.
