| Brand Name: | HangTuo |
| Model Number: | VE9» |
| MOQ: | 1 pezzo |
| prezzo: | USD 280~504 / pc |
| Delivery Time: | 15~45 giorni |
| Payment Terms: | L/C, T/T, Western Union |

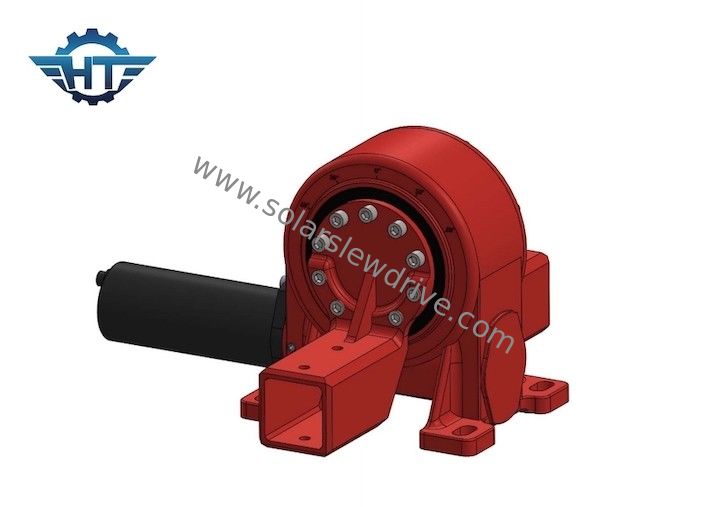

Grande cuscinetto di vuotamento dell'ingranaggio a vite di rapporto di vuotamento per il sistema di tracciamento solare automatico
Descrizione del cuscinetto di vuotamento dell'ingranaggio a vite
I nostri azionamenti di vuotamento possono essere utilizzati in quasi tutta l'applicazione che richiede il moto di limitato-angolo o del interamente cerchio. Gli azionamenti di vuotamento sono destinati per trattare i carichi radiali o assiali con alta coppia di torsione rotazionale. Estrazione mineraria, costruzione, lavorazione dei metalli ed altre applicazioni che richiedono la forza inesorabile e la precisione perfetta di usare la tecnologia rotatoria per la sicurezza e l'accuratezza.
Le opzioni per i nostri azionamenti dell'oscillazione sono come segue:
Singolo ingranaggio a vite continua
Doppio ingranaggio a vite continua
Motore idraulico
Motore elettrico
Motore di aria
Codificatore
Accuratezza di inseguimento
Casa aperta
Camera chiusa
Parametri
| Modello: | VE9 | Luogo d'origine | Changzhou, Cina |
| Marca | HANGTUO | Tipo | Chiuso |
| Materiale | 42CrMo, 50Mn | Coppia di torsione dell'uscita | 4300 N.m |
| Inclinazione della coppia di torsione di momento | 16 K N.m | Tenuta della coppia di torsione | 27,2 K N.m |
| Valutazione assiale statica | 60 KN | Valutazione radiale statica | 130 KN |
| Valutazione assiale dinamica | 30 KN | Valutazione radiale dinamica | 65 KN |
| Rapporto di marce | 61:1 | Efficienza | 40% |
Dati tecnici dell'azionamento di pantano di serie della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 chilogrammi |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 chilogrammi |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 chilogrammi |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 chilogrammi |
