| Brand Name: | HANGTUO |
| Model Number: | VE5" |
| MOQ: | 1 PC |
| prezzo: | 145~226 USD/PC |
| Delivery Time: | 15~30 giorni |

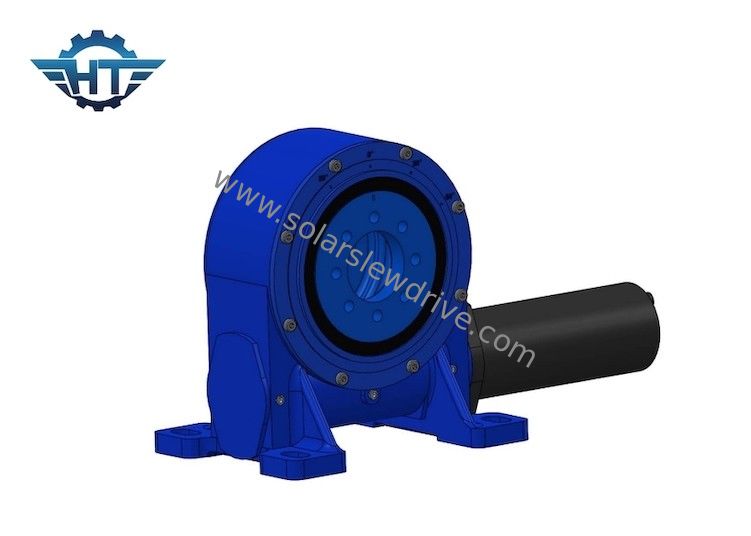

Singolo azionamento di vuotamento dell'ingranaggio a vite di asse per il sistema di tracciamento solare del motore elettrico 24vdc
Descrizione dell'azionamento di vuotamento dell'ingranaggio a vite
dovuto l'uso di vuotamento il cuscinetto e della struttura anulare del verme, il riduttore rotatorio può raggiungere il contatto del multi-dente ed ha le caratteristiche di grande coppia di torsione della trasmissione e dell'operazione stabile; può resistere ai grandi carichi radiali ed assiali ed ai forti momenti del capovolgimento. (abilità di resistenza al vento), sta essendo ampiamente usata nel sistema di tracciamento fotovoltaico solare della produzione di energia ed in altre nuove industrie energetiche dai clienti domestici e stranieri.
I prodotti attualmente hanno 11 modello che varia dal diametro a 1 pollici al diametro a 25 pollici ed a più di 60 varietà, che possono soddisfare le esigenze delle forme differenti di generale fotovoltaico, fotoelettrico, photothermal e di inseguimento di precisione.
Parametri di prestazione verticali dell'azionamento di pantano
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 chilogrammi |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 chilogrammi |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 chilogrammi |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 chilogrammi |
Applicazione
L'azionamento di vuotamento pricipalmente è utilizzato sistemi di tracciamento solari della produzione di energia fotovoltaica nei singoli e doppi di asse, nel macchinario di costruzione, nel macchinario del porto e nelle piccole centrali elettriche del vento, nell'inseguimento radar satellite ed in altri campi.
