Fornitura degli azionamenti innovatori e redditizi di vuotamento
 |
| Luogo di origine: | La Cina |
| Marca: | HangTuo |
| Certificazione: | CE, ISO9001 |
| Numero di modello: | VE6» |
| Quantità di ordine minimo: | 1 PEZZO |
|---|---|
| Prezzo: | USD 100~1100 / pc |
| Imballaggi particolari: | Contenitore di compensato |
| Tempi di consegna: | 15~45 giorni |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 2000 pc al mese |
| Tipo: | Cambio dell'azionamento di vuotamento | Materiale: | 42CrMo o 50Mn |
|---|---|---|---|
| Garanzia: | 5~10 anni | Dimensione: | A 3 pollici ad a 25 pollici |
| Tipo di dente: | contatto del Multi-dente | Applicazioni: | Centrali elettriche solari di CPV e di CSP |
| Colore: | Cliente richiesto | Motore: | 24V |
| Evidenziare: | Unità di rotazione a vite senza fine avvolgente ad asse singolo,unità di rotazione a vite senza fine avvolgente da 50 Mn,unità di rotazione a vite senza fine avvolgente da 3 pollici |
||

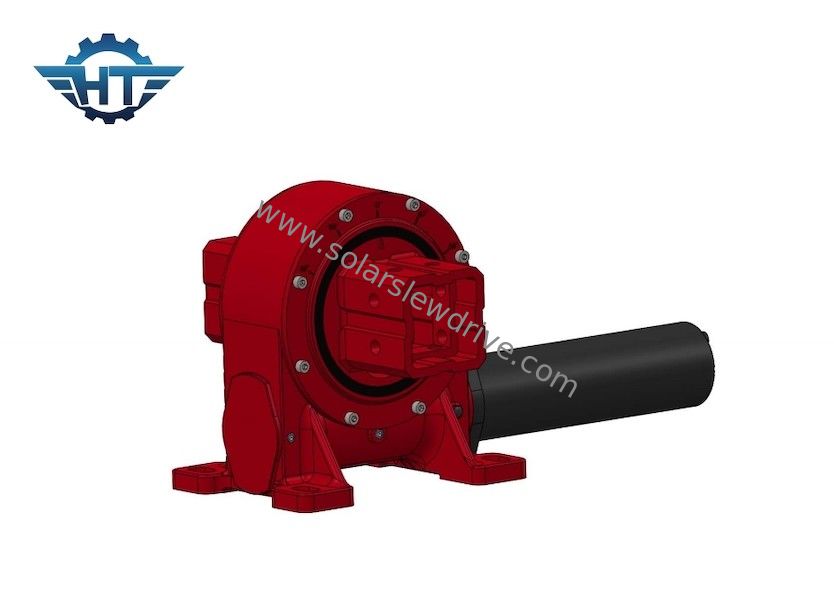

Slew Drive a vite senza fine ad asse singolo per centrali solari CSP e CPV
Descrizione dell'unità di rotazione
Le unità di rotazione sono costituite da vite senza fine, ingranaggio, alloggiamento e motore (elettrico o idraulico) ed è progettato per carico assiale, radiale e momento.Abbiamo sviluppato riduttori di rotazione con ingranaggi a vite senza fine a gioco elevato appositamente per le applicazioni in cui è richiesta un'elevata precisione.
Dati tecnici del riduttore di rotazione VE
| Modello | Coppia di uscita nominale (Nm) | Coppia di tenuta (Nm) | Coppia di ribaltamento (Nm) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Precisione (gradi) | Precisione | IP | Tep di lavoro(℃) | Autobloccante | Peso (kg) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0,10 | 66 | -40～+120 | SÌ | 12 kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0,10 | 66 | -40～+120 | SÌ | 18 kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0,10 | 66 | -40～+120 | SÌ | 32 kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0,10 | 66 | -40～+120 | SÌ | 28 kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0,10 | 66 | -40～+120 | SÌ | 52 kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0,10 | 66 | -40～+120 | SÌ | 65 kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0,10 | 66 | -40～+120 | SÌ | 88 kg |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0,10 | 66 | -40～+120 | SÌ | 135 kg |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0,10 | 66 | -40～+120 | SÌ | 192kg |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0,10 | 66 | -40～+120 | SÌ | 251kg |
Caratteristiche della trasmissione girevole
1. Alimentato con tecnologia a vite senza fine a clessidra (Double Enveloping) per un maggiore carico, efficienza e precisione.
2. Produci un'ampia varietà di stili di azionamento, dimensioni del modello, gamme di prestazioni, opzioni di tenuta e caratteristiche di montaggio.
3. Dimensioni del modello standard da 75 mm a 800 mm di diametro.
4. Gioco, gioco quasi nullo
5. Autobloccante
Altre opzioni
1. Rapporto di riduzione dell'ingranaggio da 31:1 a 150:1
2. Montaggio orizzontale, verticale o combinato di più assi
3. Singolo verme o doppio verme
4. Opzione motore elettrico o idraulico
5. Alloggiamento: aperto o chiuso
6. Configurazioni di input personalizzate
7. Disegni personalizzati per requisiti dell'applicazione
