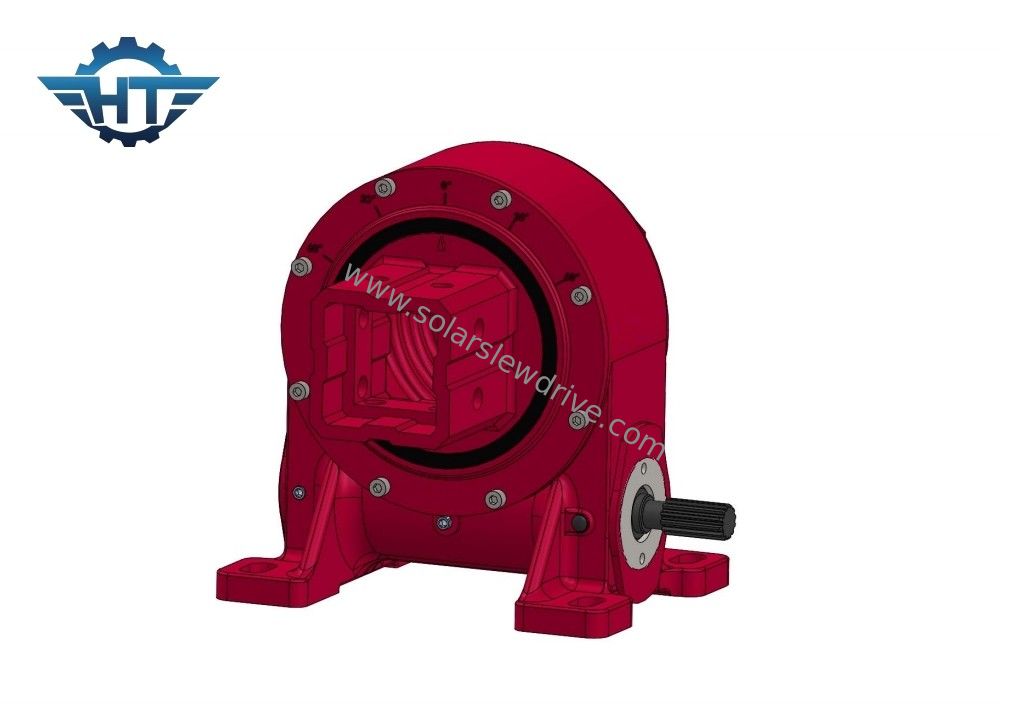

9'' Slew Gear Box con 12x12 Torque Principale per Sistema di Tracciamento Solare

Connessione di 9'' con trasmissione a catena con coppia principale 12x12 per sistema di tracciamento solare

Connessione di trasmissione a rampa di 9'Descrizione

Le unità di rotazione a tracciamento solare sono dispositivi meccanici specificamente progettati per i sistemi di energia solare.Facilita il movimento e il posizionamento dei pannelli o degli specchi solari per massimizzarne l'esposizione al sole durante il giornoQuesti azionamenti sono costituiti da un cambio e da un meccanismo di rotazione che consente un monitoraggio preciso e continuo del movimento del sole.

1. Parametri della serie VE



   Modello	Rapporto	Torsione di uscita nominale ((N.m.)	Torsione di inclinazione (N.m)	Torsione di tenuta (N.m)	Carico assiale (kN)	Carico radiale (kN)	Efficienza	Precisione (°)	Auto bloccaggio	Peso (kg)
   3"	31:1	600	1500	1800	22	15	40%	≤ 0.1	- Sì, sì.	12
   5"	37:1	800	5000	9200	16	27	40%	≤ 0.1	- Sì, sì.	18
   7"	57:1	1750	7000	13200	34	58	40%	≤ 0.1	- Sì, sì.	32
   8"	51:1	2250	11200	20400	50	80	40%	≤ 0.1	- Sì, sì.	28
   9"	61:1	2250	16000	30800	60	130	40%	≤ 0.1	- Sì, sì.	52
   12"	78:1	4300	25000	40560	77	190	40%	≤ 0.1	- Sì, sì.	65
   14"	85:1	5600	48000	44200	110	230	40%	≤ 0.1	- Sì, sì.	88
   17"	102:1	6750	67000	53040	142	390	40%	≤ 0.1	- Sì, sì.	135
   21"	125:1	16000	89000	65000	337	640	40%	≤ 0.1	- Sì, sì.	192
   25"	150:1	21450	112000	89000	476	950	40%	≤ 0.1	- Sì, sì.	251

2.

Vantaggi

1. Un'elevata coppia di resistenza per migliorare la sicurezza del sistema di tracciamento solare

2- Ferma dura all' interno in caso di malfunzionamento del sistema di controllo software

3- Involge il motore di vermi all'interno.

4. Multi contatto dentale per garantire un carico elevato

5Funzione di blocco automatico

Nota: le dimensioni e i parametri di cui sopra possono essere aggiornati o regolati, per dimensioni e parametri più dettagliati, si rimanda ai nostri disegni di vendita.

Applicazioni

Sistemi di tracciamento solare: gli azionamenti a rotazione sono ampiamente utilizzati nei sistemi di tracciamento solare, che mirano a massimizzare la cattura dell'energia solare orientando i pannelli o gli specchi solari verso il sole.L'azionamento a rotazione consente di tracciare con precisione e continuità il movimento del sole, ottimizzando la produzione di energia.
