| Brand Name: | HangTuo |
| Model Number: | VE9» |
| MOQ: | 1 pezzo |
| prezzo: | USD 248~380/ pc |
| Delivery Time: | 15~45 giorni |
| Payment Terms: | L/C, T/T, Western Union |

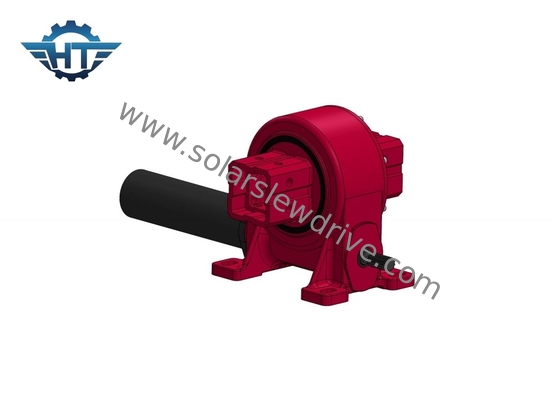

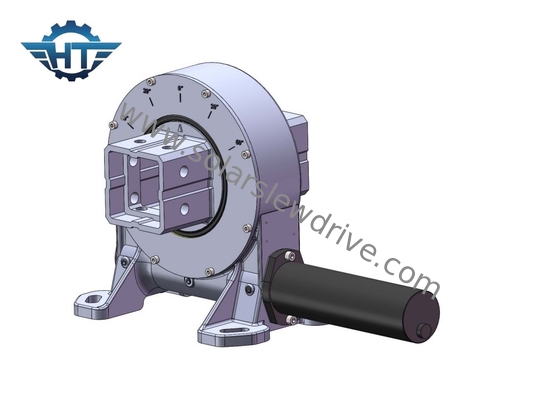

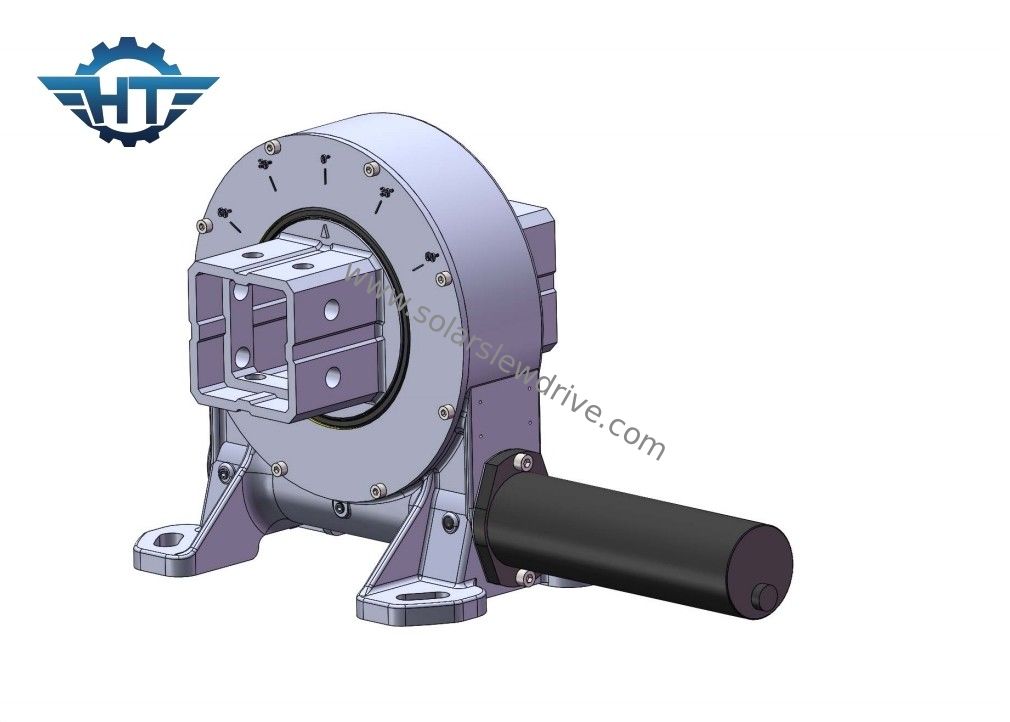

Dispositivo di tracciamento solare fotovoltaico a asse singolo con motore elettrico
Azionamento a catena a singolo asse Descrizione
I componenti chiave di un propulsore a scatto comprendono l'alloggiamento esterno e l'ingranaggio e il motore motore. L'ingranaggio è fissato all'apparecchiatura o alla struttura,e è collegato al carico o alla parte da ruotareIl motore azionerà il verme e l'ingranaggio, che a loro volta ruoterà l'intero gruppo.
Gli azionamenti a catena sono progettati per fornire un controllo preciso del movimento e un'elevata coppia di uscita mantenendo le dimensioni compatte.Essi spesso incorporano ingranaggi a vermi o altri tipi di sistemi di ingranaggi per ottenere questoIl rapporto di trasmissione di un motore a spinta determina le caratteristiche di velocità e coppia della rotazione.la velocità di rotazione e la precisione di posizionamento possono essere adattate a specifiche esigenze.
Performance degli azionamenti di rotazione della serie VE
| Modello | Rapporto | Torsione di uscita nominale ((N.m.) | Torsione di inclinazione ((N.m.) | Torsione di tenuta ((N.m.) | Carico assiale ((kN) | Carico radiale ((kN) | Efficienza | Precisione ((°) | Auto bloccaggio | Peso ((kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sì, sì. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sì, sì. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sì, sì. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sì, sì. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sì, sì. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sì, sì. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sì, sì. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sì, sì. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sì, sì. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sì, sì. | 251 |
Applicazioni
Le applicazioni di azionamento a rotazione si trovano solitamente in: turbine eoliche, trasportatori di carico pesante, tracciatori solari, gru portuali, apparecchiature idrauliche, meccanismi di sterzo delle gru, sistemi di automazione,manipolatori di carico pesanteLa versatilità, la robustezza e la capacità di gestire carichi pesanti rendono gli azionamenti girevoli adatti a una vasta gamma di applicazioni.e affidabilità, rendendoli un componente integrante in molte industrie che si basano su rotazione controllata o movimento di rotazione.
