| Brand Name: | HangTuo |
| Model Number: | VE7» |
| MOQ: | 1 pezzo |
| prezzo: | USD 100~380/ pc |
| Delivery Time: | Da 15 a 45 giorni |
| Payment Terms: | L/C, T/T, Western Union |

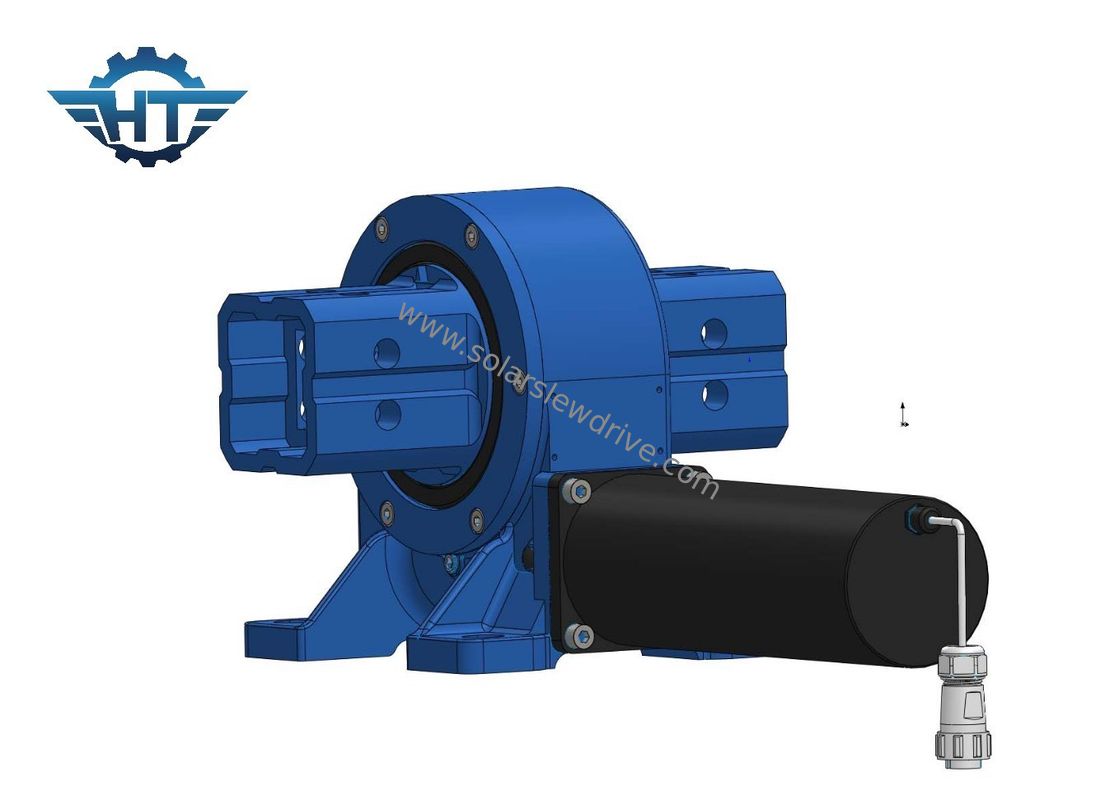

VE7 Solar Slew Drive con sistema di tracciamento dei pannelli fotovoltaici per 2 ritratti
Azionamento a catena solareDescrizione
Un motore a rotazione a vermi è un tipo di cambio che incorpora un meccanismo a vermi per facilitare il movimento di rotazione controllato.Queste unità sono ampiamente utilizzate in varie applicazioni che richiedono precisione e rotazione controllata, specialmente in situazioni in cui i carichi pesanti devono essere girati in modo regolare ed efficiente.
Dati tecnici degli azionamenti di rotazione della serie VE
| Modello | Rapporto | Torsione di uscita nominale (N.m.) | Torsione di inclinazione (N.m) | Torsione di tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Auto bloccaggio | Peso (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sì, sì. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sì, sì. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sì, sì. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sì, sì. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sì, sì. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sì, sì. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sì, sì. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sì, sì. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sì, sì. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sì, sì. | 251 |
Caratteristiche del motore a rotazione
Meccanismo dell'attrezzatura:
Il nucleo di un motore di rotazione di un ingranaggio a vermi è il meccanismo dell'ingranaggio a vermi, costituito da una vite a filo (verme) che si collega a una ruota dentata (ingranaggio).
Questa configurazione fornisce elevati rapporti di riduzione delle marce, consentendo una rotazione precisa e lenta.
Disegno compatto:
Gli azionamenti a rotazione sono progettati per essere compatti e autosufficienti, il che li rende adatti per applicazioni con spazio limitato.
Fornitura di coppia elevata:
Le configurazioni degli ingranaggi a vermi forniscono intrinsecamente un'elevata coppia di uscita, rendendo gli azionamenti a rotazione adatti ad applicazioni che richiedono una forza di rotazione significativa.
Applicazioni per l'azionamento a rotazione del motore a vermi
Sistemi di tracciamento solare:
Gli azionamenti a rotazione a vermi sono comunemente utilizzati nei sistemi di tracciamento solare per seguire il movimento del sole, ottimizzando l'efficienza dei pannelli solari.
Controllo della caduta e del yaw delle turbine eoliche:
Nelle applicazioni dell'energia eolica, gli azionamenti a rotazione sono utilizzati per controllare il passo e i movimenti di sfioramento delle pale delle turbine eoliche, garantendo una cattura ottimale del vento.
Equipaggiamento per la costruzione e la movimentazione dei materiali:
Gli azionamenti a rotazione trovano applicazioni in gru, escavatori e altri macchinari da costruzione, fornendo una rotazione controllata per sollevare e posizionare carichi pesanti.
