| Marchio: | HT |
| Numero di modello: | VE7» |
| MOQ: | 1 |
| Tempi di consegna: | 7 ¢ 15 giorni |
| Termini di pagamento: | T/T |

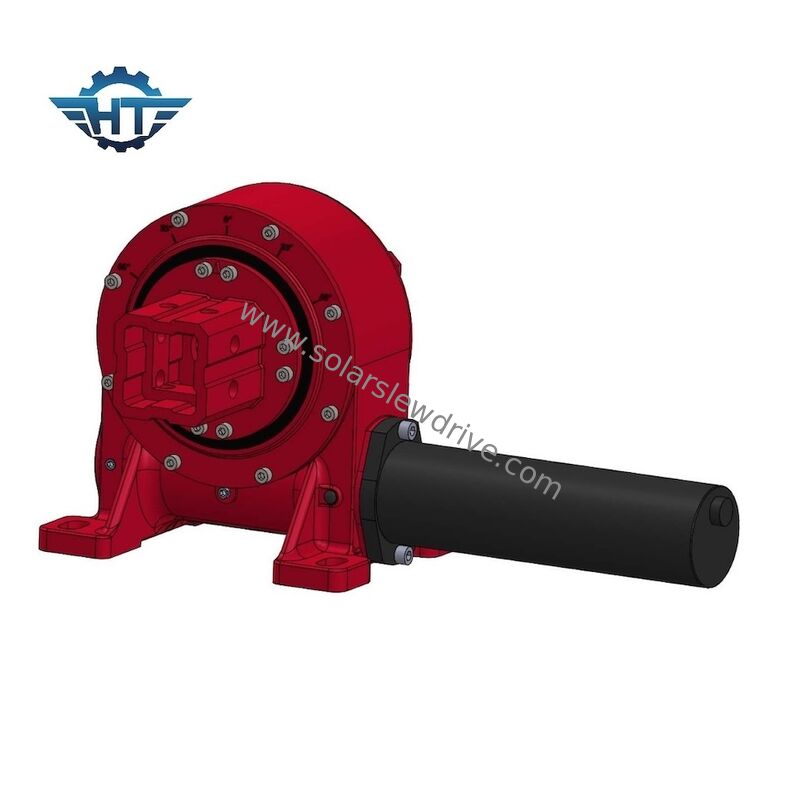

L'azionamento a rotazione di tipo diviso con struttura a tubo quadrato per i sistemi di tracciamento solare è progettato con una configurazione modulare che separa l'unità motrice dalla struttura di supporto,consentire un rapido smontaggio in loco e un'efficiente manutenzioneQuesta progettazione riduce notevolmente i tempi di inattività e semplifica la sostituzione delle parti, rendendola particolarmente adatta per gli impianti fotovoltaici su larga scala in cui l'affidabilità operativa è fondamentale.
La struttura a tubo quadrato ad alta resistenza offre un'eccellente rigidità torsionale e stabilità meccanica, garantendo un funzionamento affidabile in condizioni ambientali e di carico severe.Il sistema è progettato per applicazioni esterne a lungo termine e mantiene prestazioni stabili a temperature estreme, forti venti, e continua tensione meccanica.
Con una capacità di tracciamento preciso e una robusta integrità strutturale, il sistema migliora l'accuratezza del tracciamento e aumenta la produzione di energia prolungando la vita utile.Il suo design resistente riduce la frequenza della manutenzione e riduce i costi totali di proprietà degli impianti fotovoltaici.
| Modello | Rapporto | Torsione di uscita nominale (N.m.) | Torsione di inclinazione (N.m) | Torsione di tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Auto bloccaggio | Peso (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sì, sì. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sì, sì. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sì, sì. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sì, sì. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sì, sì. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sì, sì. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sì, sì. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sì, sì. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sì, sì. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sì, sì. | 251 |
| Parametro tecnico | Descrizione |
|---|---|
| Tipo di struttura | Motori a rotazione a spartizione a tubo quadrato |
| Applicazione | Sistemi di tracciamento solare |
| Potenza motrice | ≤ 150 W |
| Torsione di uscita nominale | ≥ 7,500 Nm |
| Torsione di tenuta | ≥ 45 kNm |
| Classe di protezione | Protezione IP66 |
| Temperatura di funzionamento | -40°C a +80°C |
| Angolo di rotazione | 0° 360° |
| Accuratezza di tracciamento | ≤ 0,5° |
| Metodo di installazione | Montaggio delle flange |
| Modalità di manutenzione | Sostituzione modulare |
| Trattamento superficiale | Rivestimento anticorrosione |
| Lubrificazione | Grassi di lunga durata |
| Certificazione | CE |
Struttura modulare di tipo split per il rapido smontaggio e manutenzione
Torsione di uscita elevata in un sistema di propulsione compatto
Eccellente resistenza ambientale alle dure condizioni esterne
Basso consumo di energia con elevata capacità di tenuta
Lunga durata di servizio con esigenze di manutenzione minime
Certificato CE per la conformità alle norme internazionali
Il supporto tecnico e i servizi del nostro prodotto Solar Slewing Drive includono:
