| Marchio: | HANGTUO |
| Numero di modello: | VE5" |
| MOQ: | 1 pz |
| prezzo: | 145~226 USD/PC |
| Tempi di consegna: | 15 ~ 30 giorni |

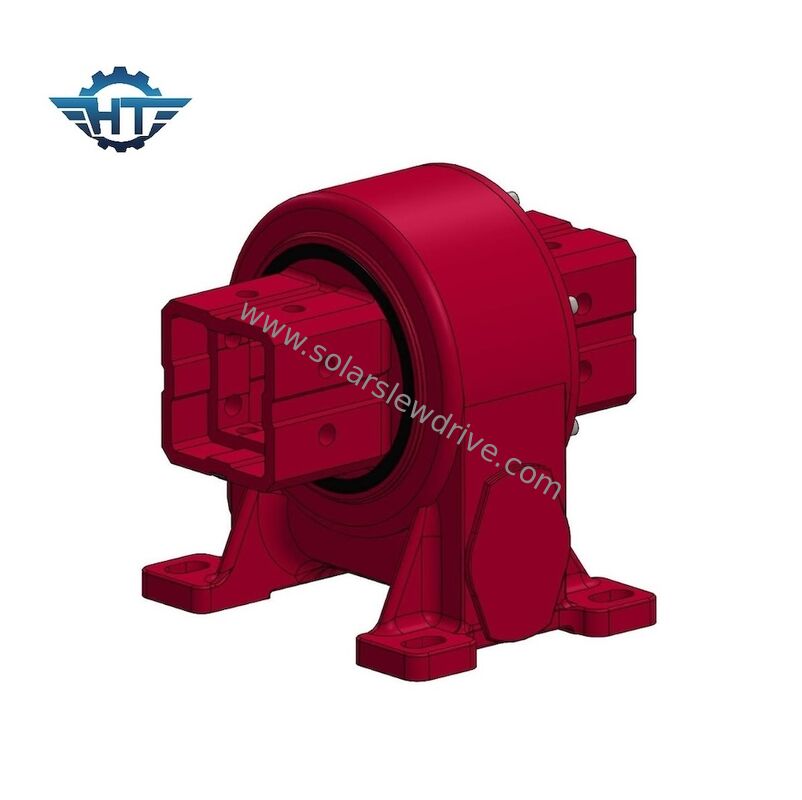

L'unità di rotazione del tracciatore solare VE5 è un attuatore rotativo ad alta precisione progettato per centrali elettriche paraboliche (PTPP).fornisce prestazioni di tracciamento stabili e accurate in ambienti esterni esigenti.
Questo azionamento a rotazione verticale da 5 pollici integra la trasmissione del motore a vermi con un robusto cuscinetto a rotazione, garantendo un posizionamento preciso dei riflettori parabolici per massimizzare la cattura dell'energia solare.La sua struttura compatta, elevata coppia di uscita e capacità di autoblocco lo rendono ideale per applicazioni solari termiche su larga scala.
Nei sistemi solari termici, un tracciamento impreciso e un posizionamento instabile possono ridurre significativamente l'efficienza di conversione dell'energia.
Bassa precisione di posizionamento che porta a una ridotta concentrazione di luce solare
Insufficiente coppia di trattenimento che provoca la deriva del riflettore sotto carichi di vento
Performance di tenuta scadente con conseguente riduzione della durata di servizio
Queste sfide hanno un impatto diretto sull'efficienza della generazione di energia e sull'affidabilità operativa dei progetti PTPP.
L'azionamento di rotazione VE5 affronta queste sfide attraverso una progettazione meccanica ottimizzata e una produzione di precisione:
Un'elevata precisione (≤ 0,1°) garantisce un accurato tracciamento solare
Forte coppia di tenuta (9200 Nm) impedisce la rotazione inversa sotto carico
La funzione di autoblocco aumenta la sicurezza e la stabilità
Un'alta protezione IP migliora la durata in ambienti esterni difficili
Questa combinazione garantisce un allineamento coerente dei riflettori, massimizzando la raccolta di energia termica e l'efficienza del sistema.
| Parametro | Valore |
|---|---|
| Modello | VE5 Azionamento a rotazione verticale |
| Torsione di uscita nominale | 800 Nm |
| Torsione di inclinazione | 5000 Nm |
| Carico assiale | 16 kN |
| Carico radiale | 27 kN |
| Torsione di tenuta | 9200 Nm |
| Efficienza | 40% |
| Precisione | ≤ 0,1° |
| Auto bloccaggio | - Sì, sì. |
| Peso | 18 kg |
| Tipo di motore | 24 Vdc cambio planetario elettrico |
L'unità di tracciamento solare VE5 è ampiamente utilizzata in:
Impianti di produzione di energia solare (PTPP)
Sistemi di energia solare termica
Sistemi di riflettore a Fresnel lineare
Progetti industriali di riscaldamento solare
È particolarmente adatto per ambienti che richiedono un monitoraggio di alta precisione e un funzionamento all'aperto a lungo termine.
Il motore trasmette la forza di rotazione all'albero del verme, che entra in contatto con l'anello di rotazione.
Questo meccanismo converte l'input del motore in un movimento di rotazione controllato della struttura del riflettore.garantire che il riflettore mantenga la sua posizione anche sotto carichi esterni come vento o vibrazioni.
Quando si sceglie un dispositivo di tracciamento solare, si devono considerare i seguenti fattori:
Requisiti di coppia:Assicurare che la coppia nominale e di tenuta soddisfino le esigenze di carico del sistema
Livello di precisione:Un'elevata precisione (≤ 0,1°) è fondamentale per l'efficienza del monitoraggio solare
Protezione dell'ambiente:Scegliere prodotti ad alta qualità IP per la durata all'aperto
Compatibilità motore:Selezionare i tipi di motore appropriati (elettrico, idraulico, passo a passo) in base ai sistemi di controllo
Necessità di personalizzazione:Verificare la disponibilità di disegni su misura e opzioni di colore RAL
1Cosa rende il VE5 adatto per i sistemi di tracciamento solare?
L'elevata precisione, la forte coppia di tenuta e la capacità di autoblocco garantiscono un posizionamento del riflettore stabile e accurato.
2Il tipo di motore può essere personalizzato?
Sì, l'azionamento a rotazione può essere abbinato a motori elettrici, idraulici o passo a passo a seconda delle esigenze del progetto.
3- Come migliora la sicurezza il blocco automatico?
Essa impedisce la rotazione inversa, assicurando che il sistema rimanga stabile anche in caso di perdita di potenza o forza esterna.
4È adatto per ambienti esterni difficili?
Sì, l'elevato grado di protezione IP e la robustezza del design offrono un'eccellente resistenza alla polvere, all'umidità e alle variazioni di temperatura.
5Quali industrie possono utilizzare questo prodotto oltre all'energia solare?
Può anche essere applicato in sistemi di automazione, macchinari da costruzione e attrezzature di tracciamento che richiedono un controllo preciso della rotazione.
