| Marchio: | HangTuo |
| Numero di modello: | VE7» |
| MOQ: | 1 pezzo |
| prezzo: | USD 100~1600/ pc |
| Tempi di consegna: | Da 15 a 45 giorni |
| Termini di pagamento: | L/C, T/T, Western Union |
Soluzione di azionamento girevole ad alta affidabilità per applicazioni di inseguimento solare

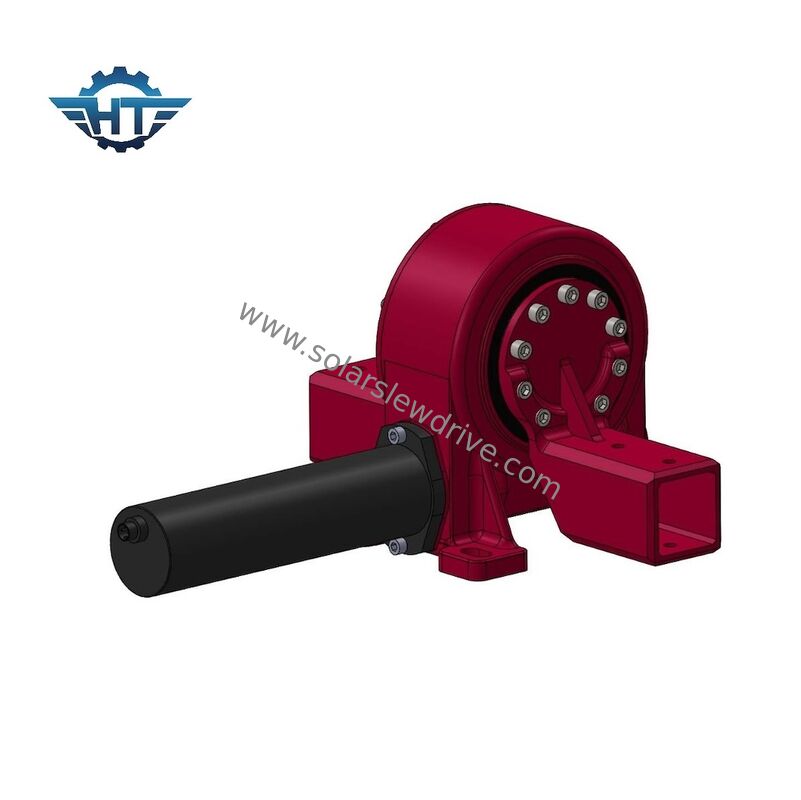

Il riduttore di rotazione ad asse singolo Hangtuo è appositamente progettato per i sistemi di inseguimento solare che richiedono prestazioni di rotazione affidabili, lunga durata e forte resistenza ambientale. Dotati di un alloggiamento di protezione IP66 completamente chiuso e di una struttura di trasmissione con ingranaggio a vite senza fine, i nostri riduttori di rotazione offrono un'eccellente protezione contro polvere, pioggia, sabbia e condizioni esterne difficili.
Grazie al design compatto, all'elevata coppia erogata e alla capacità autobloccante integrata, i riduttori di rotazione Hangtuo aiutano gli inseguitori solari a raggiungere un posizionamento stabile del pannello riducendo al contempo i requisiti di manutenzione e migliorando l'affidabilità del sistema.
Scheda tecnica dell'unità di rotazione modello VE
| Modello | Rapporto | Coppia di uscita nominale (Nm) | Coppia di inclinazione (Nm) | Coppia di mantenimento (Nm) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Autobloccante | Peso (chilogrammo) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | SÌ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | SÌ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | SÌ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | SÌ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | SÌ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | SÌ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | SÌ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | SÌ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | SÌ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | SÌ | 251 |
Perché scegliere il riduttore Hangtuo Slew Drive per gli inseguitori solari?
Protezione completamente chiusa IP66 per ambienti esterni
Gli inseguitori solari operano in ambienti difficili, tra cui aree desertiche, regioni costiere e luoghi ad alta umidità. Le unità di rotazione Hangtuo adottano un design con custodia sigillata per impedire l'ingresso di polvere e acqua, garantendo un funzionamento affidabile in condizioni meteorologiche avverse.
Trasmissione a vite senza fine con funzione autobloccante
La struttura dell'ingranaggio a vite senza fine e della ruota elicoidale fornisce un innesto multiplo dei denti, offrendo un'elevata capacità di coppia e prestazioni di trasmissione stabili.
La funzione autobloccante integrata aiuta a prevenire il movimento inverso causato da carichi esterni come la forza del vento, migliorando la sicurezza e la stabilità dei sistemi di inseguimento solare.
I vantaggi includono:
Design compatto con elevata densità di coppia
Gli azionamenti girevoli della serie Hangtuo VE offrono una struttura compatta fornendo allo stesso tempo una coppia di uscita elevata, rendendoli adatti per inseguitori solari monoasse dove lo spazio di installazione e l'affidabilità sono fattori critici.
Rispetto alle soluzioni di azionamento tradizionali, il nostro riduttore di rotazione offre:
Rapporto coppia/peso più elevato Installazione più semplice Minore complessità del sistema Costi operativi e di manutenzione ridotti
Parametri dell'azionamento di rotazione della serie VE
| Modello | Rapporto | Coppia di uscita nominale (Nm) | Coppia di inclinazione (Nm) | Coppia di tenuta (Nm) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Autobloccante | Peso (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | SÌ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | SÌ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | SÌ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | SÌ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | SÌ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | SÌ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | SÌ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | SÌ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | SÌ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | SÌ | 251 |
Applicazioni di inseguitori solari
I riduttori di rotazione della serie Hangtuo VE sono ampiamente utilizzati in:
Sistemi di inseguimento solare fotovoltaico
Progettati per inseguitori solari monoasse, i nostri azionamenti di rotazione forniscono un posizionamento preciso e affidabile del pannello per migliorare l'efficienza di raccolta dell'energia solare.
Applicazioni tipiche:
Altre applicazioni industriali
Oltre all'inseguimento solare, gli azionamenti girevoli Hangtuo vengono utilizzati anche in:
Disponibili soluzioni di azionamento di rotazione personalizzate
Ogni applicazione ha requisiti diversi in termini di coppia, velocità, dimensioni di montaggio, protezione dalla corrosione e sistemi di controllo.
Hangtuo fornisceSoluzioni di azionamento di rotazione OEM e personalizzate, tra cui:
Il nostro team di ingegneri è in grado di sviluppare soluzioni di rotazione ottimizzate in base alla progettazione meccanica e alle condizioni operative.
