| Marchio: | HangTuo |
| Numero di modello: | VE10 |
| MOQ: | 1 pezzo |
| Price: | USD 280~504 / pc |
| Tempi di consegna: | Da 15 a 45 giorni |
| Termini di pagamento: | L/C, T/T, Western Union |

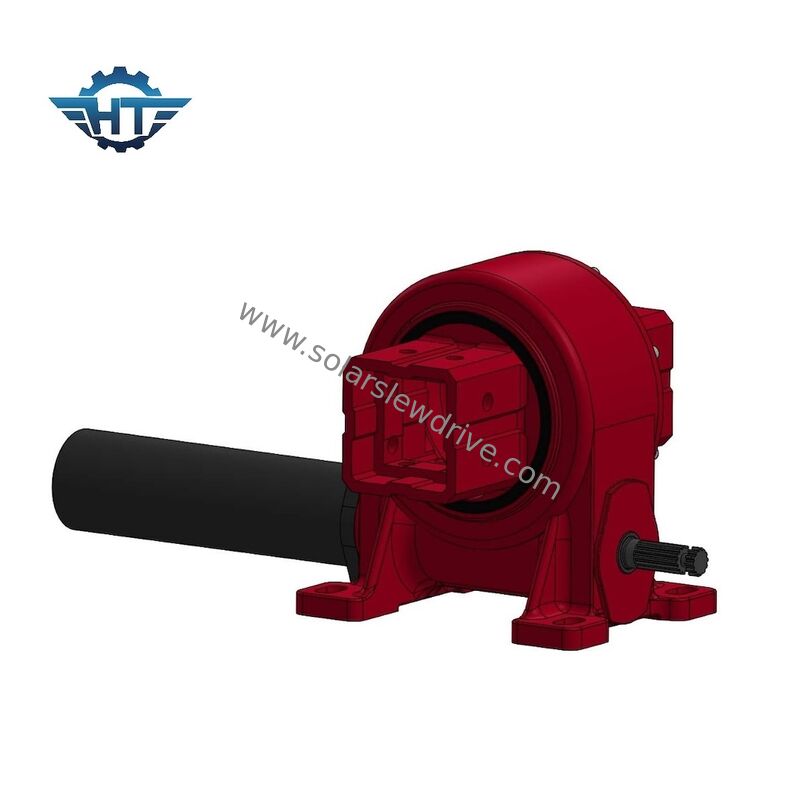

IP66 Casella di trasmissione ad azionamento a catena pesante per sistemi di tracciamento solare monoasse
Descrizione del prodotto
La scatola di marcia HANGTUO VE Series Heavy Duty Slew Drive Gearbox è progettata specificamente per sistemi di tracciamento solare a asse singolo in impianti fotovoltaici su scala di utilità.Dispone di protezione ambientale IP66 e progettazione di attrezzature antivermi autobloccanti, questo azionamento a rotazione chiuso offre prestazioni di posizionamento affidabili e precise per tutta la durata di 25+ anni dei moderni progetti solari.
Caratteristiche chiave
Cassa con indice IP66: Protezione completa contro l'ingresso di polveri e potenti getti d'acqua per il funzionamento in ogni tempo
Progettazione auto-bloccante: elimina i requisiti di frenatura esterna; mantiene la posizione durante gli interruzioni di corrente
Posizionamento ad alta precisione: accuratezza ≤ 0,1° per una cattura ottimale dell'energia solare
Fermi rigidi integrati: rotazione ± 60° con limiti meccanici per la protezione da guasti del software
Disponibilità del marciapiede preimposta: calibrato in fabbrica per l'installazione immediata senza regolazione di campo
Montaggio flessibile del motore: opzioni di collegamento del motore a sinistra o a destra
Funzionamento senza intoppi: Il semplice avvio e arresto riduce lo stress meccanico
Specifiche tecniche
Modello VE10 (in mostra)
|
Parametro |
Specificità |
|---|---|
|
Rapporto di ingranaggi |
100:1 |
|
Torsione di uscita nominale |
16,000 N·m |
|
Torsione del momento di inclinazione |
12 kN·m |
|
Torsione di tenuta |
70 kN·m |
|
Carico assiale statico |
110 kN |
|
Carico radicale statico |
220 kN |
|
Carico assiale dinamico |
54 kN |
|
Carico radicale dinamico |
110 kN |
|
Efficienza |
40% |
|
Precisione |
≤ 0,15° |
|
Auto bloccaggio |
- Sì, sì. |
Altri modelli della serie VE
|
Modello |
Rapporto |
Torsione di uscita |
Torsione di inclinazione |
Carico assiale |
Carico radiale |
Torsione di tenuta |
Peso |
|---|---|---|---|---|---|---|---|
|
3" |
31:1 |
300 N·m |
1,500 N·m |
3.6 kN |
15 kN |
7,000 N·m |
13 kg |
|
5" |
37:1 |
637.5 Nm |
5,000 N·m |
16 kN |
27 kN |
9,200 N·m |
18 kg |
|
7" |
57:1 |
1,750 N·m |
7,000 N·m |
34 kN |
58 kN |
13,200 N·m |
28 kg |
|
8" |
51:1 |
22,50 N·m |
11,200 N·m |
50 kN |
80 kN |
20,400 N·m |
35 kg |
|
9" |
61:1 |
4,300 N·m |
16,000 N·m |
60 kN |
130 kN |
27,200 N·m |
51 kg |
|
12" |
78:1 |
5,600 N·m |
25,000 N·m |
77 kN |
190 kN |
40,560 N·m |
61 kg |
|
14" |
85:1 |
6,750 N·m |
48,000 N·m |
110 kN |
230 kN |
44,200 N·m |
78 kg |
|
17" |
102:1 |
94,60 N·m |
67,000 N·m |
142 kN |
390 kN |
53,040 N·m |
105 kg |
|
21" |
125:1 |
16,000 N·m |
89,000 N·m |
337 kN |
640 kN |
65,000 N·m |
185 kg |
|
25" |
150:1 |
21,450 N·m |
112,000 N·m |
476 kN |
950 kN |
89,000 N·m |
244 kg |
Costruzione e materiali
Cassa: ghisa ad alta resistenza con rivestimento resistente alla corrosione
Acciaio legato 42CrMo, lavorato con precisione
Cuscinetto a rotazione: acciaio forgiato da 50 Mn con corsie indurite
Sigillazione: sigillazioni multi-labbra con rating IP66 per una completa protezione ambientale
Lubrificazione: fabbrica piena di grassi sintetici ad alte prestazioni
Applicazioni
Sistemi di tracciamento solare monoasse
Installazioni fotovoltaiche su scala pubblica
Progetti solari commerciali e industriali
Dispositivi di tracciamento solare agricoli
Installazioni in ambienti remoti e difficili
Vantaggi dell'installazione
Pronto da installare: preassemblato e precalibrato in fabbrica
Non è richiesto alcun aggiustamento: la distanza libera degli attrezzi è impostata prima della spedizione
Montaggio versatile: compatibile con i principali modelli di telaio del tracker
Cablaggio semplificato: posizionamento flessibile del motore per un percorso ottimale dei cavi
Affidabilità e manutenzione
Gli azionamenti a scatto della serie VE sono progettati per una manutenzione minima durante tutta la loro vita utile:
Costruzione sigillata: protezione IP66 impedisce l'ingresso di contaminanti
Autoloccaggio: non è richiesta manutenzione dei freni
Materiali durevoli: componenti in acciaio indurito resistenti all'usura
Lunga durata di vita: progettato per installazioni solari di oltre 25 anni
Supporto tecnico
Il nostro team di ingegneria delle applicazioni fornisce un supporto tecnico completo, compresi i calcoli del carico, l'assistenza alla selezione del modello,e raccomandazioni personalizzate per le esigenze specifiche del progetto di tracciamento solare.
Contattaci per i prezzi, le specifiche tecniche e le raccomandazioni specifiche per il tuo sistema di tracciamento solare.
