Fornitura degli azionamenti innovatori e redditizi di vuotamento
Luogo di origine: | La Cina |
Marca: | HANGTUO |
Certificazione: | CE, ISO9001 |
Numero di modello: | VE9 |
Quantità di ordine minimo: | 1 PC |
---|---|
Prezzo: | 200~380 USD/PC |
Imballaggi particolari: | CONTENITORE DI COMPENSATO |
Tempi di consegna: | 15~30 giorni |
Capacità di alimentazione: | 12000 PCS/YEAR |
Tipo: | Azionamento di rotazione a vite senza fine e ingranaggio cilindrico | Materiale: | 42CRMN o 50Mn |
---|---|---|---|
Applicazione: | Sistema di tracciamento del pannello solare | Garanzia: | 5~10 anni |
Colore: | Come richiesto | Dimensione: | 3~25 pollici |
Motore: | 24 V CC/12 V CC/48 V CC/220 V CA | Caratteristica: | Lunga vita |
Evidenziare: | azionamento di pantano del verme dell'inseguitore del sole,Azionamento di pantano del verme del motore del riduttore,azionamento del cuscinetto di vuotamento dell'inseguitore del sole |

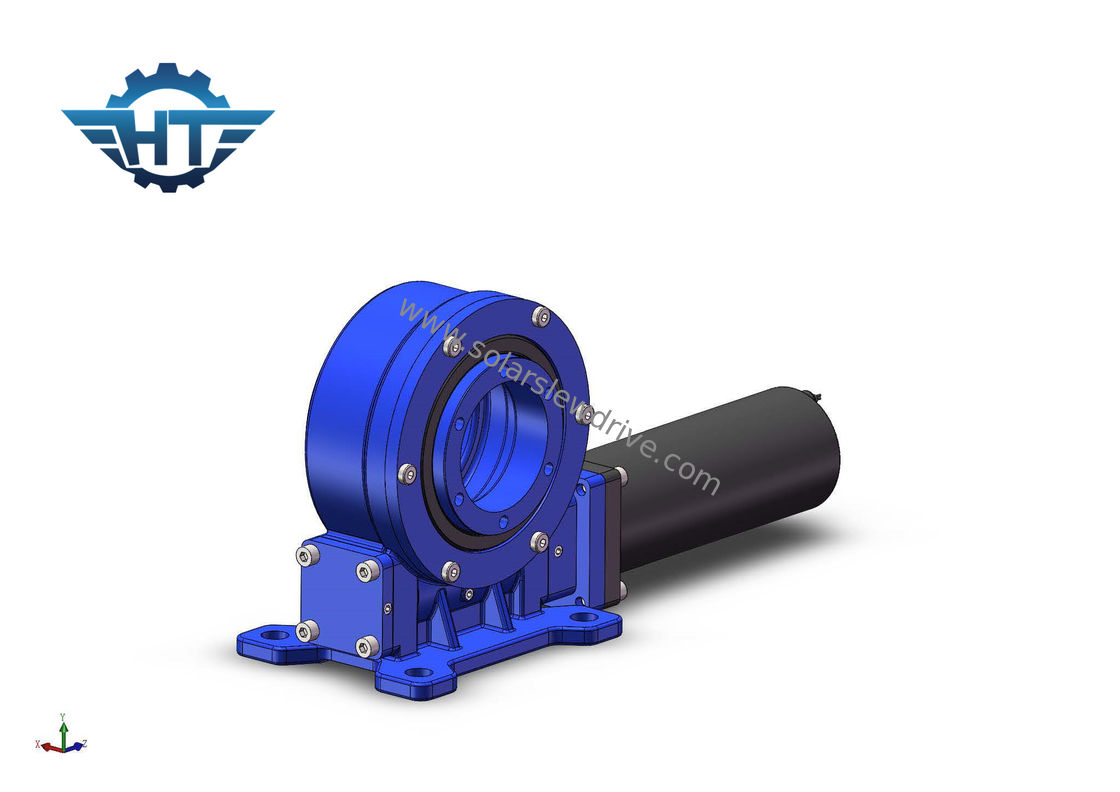

Azionamento di vuotamento VE9 con il motore del riduttore per i sistemi di tracciamento solari dell'inseguitore di Sun
Descrizione dell'azionamento di pantano dell'ingranaggio e del verme
Azionamento di vuotamento di serie della VE con le domande planetarie del contenitore di riduttore pricipalmente di sistema di tracciamento solare compreso il singolo sistema di tracciamento del sole, sistema di tracciamento doppio del sole di asse, applicazioni industriali quale la gru dell'argano, gru dello slewingdeck, progettazione dell'argano della gru, azionamento dell'oscillazione dell'escavatore.
Il nostro principio di funzionamento unico dell'azionamento di vuotamento del cambio di riduzione dell'ingranaggio planetario si rende per l'orso solare dell'inseguitore un grande carico radiale dovuto la distribuzione proporzionata di coppia di torsione. Che cosa è più, i nostri azionamenti di vuotamento ha configurazioni idrauliche del motore. Abbiamo tutta la richiesta differente del cliente di raduno di dimensione del cambio di pantano di serie.
Caratteristiche
1. Giri ±60°, interno di arresto duro per assicurare la sicurezza di sistema
2. Colleghi un motore di azionamento dalla sinistra o dalla destra
3. Lo spazio già è fissato dal produttore prima della fabbrica, nessuna necessità di regolare quando l'installazione
4. Il grasso era stato riempito prima della fabbrica
4. Installazione semplice e manutenzione bassa
5. Progettazione compatta ed economia di spazio
6. L'ingranaggio è autobloccante, nessun bisogno del freno
7. Metodo facile e fluente di iniziare e di fermata
8. Alta coppia di torsione di inclinazione, adatta ad installazione orizzontale
Parametri di prestazione verticali dell'azionamento di vuotamento di serie
Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Applicazioni
Gli azionamenti di vuotamento sono usati tutt'intorno il mondo. I campi di applicazione includono quanto segue:
Trasmissione sterzo in ingranaggi di viaggio della gru e trasportatori resistenti, in piattaforme dell'ascensore, in pinze di presa, tenaglie ed altri dispositivi rotatori nel settore della macchina della costruzione.
Sistemi di tracciamento solari
Energia eolica
Piatti
Antenna satellitare ecc.
