| Brand Name: | HangTuo |
| Model Number: | VE5 |
| MOQ: | 1 pezzo |
| prezzo: | USD 100~1100/ pc |
| Delivery Time: | 15~45 giorni |
| Payment Terms: | L/C, T/T, Western Union |
Unità di rotazione dell'inseguitore solare ad asse singolo di piccole dimensioni per il monitoraggio di alta precisione dell'energia solare

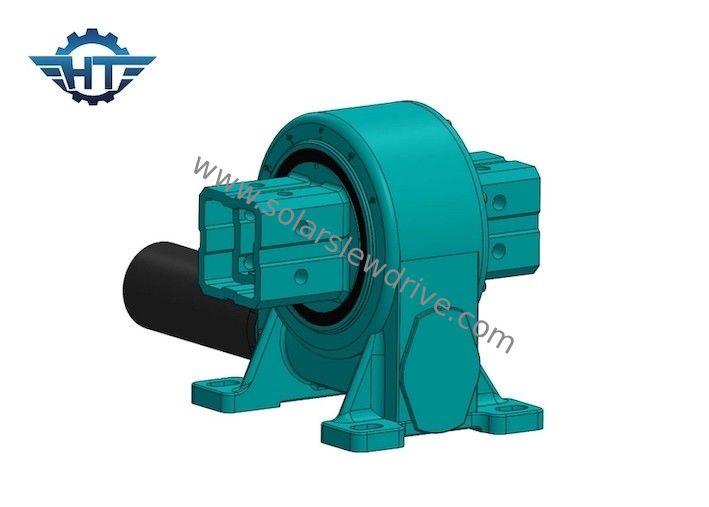

Tipo verticale dell'ingranaggio a vite senza fine Small Slewing Drive Descrizione
L'unità di rotazione è la soluzione migliore per ogni occasione in cui è necessario un ciclo completo di rotazione e requisiti di velocità variabile.Può fornire una maggiore trasmissione della coppia, una maggiore precisione e ha una struttura compatta.L'unità di rotazione verticale ad asse singolo chiusa può realizzare il movimento in direzioni verticali, seguendo il sole da est a ovest.Di solito si applica ai sistemi di inseguimento solare ad asse singolo orizzontale o ad alcune apparecchiature di macchinari con condizioni di lavoro simili.
L'ingranaggio a vite senza fine VE significa rotazione dell'installazione verticale, ha una protezione IP66.Si applica principalmente all'elevata condizione di lavoro richiesta per occasioni a prova di polvere, pioggia e anticorrosione.Ha il vantaggio di risparmiare spazio per le apparecchiature, massima capacità di carico, design compatto e lunga durata e costi di manutenzione ridotti.
Dati sulle prestazioni
| Modello | Rapporto | Coppia di uscita nominale (Nm) | Coppia di ribaltamento (Nm) | Coppia di mantenimento (Nm) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | sì | 251 |
Applicazione
L'unità di rotazione è un prodotto perfetto per l'applicazione che richiede forza di coppia rotazionale.
Slew Drive For Solar: è progettato per la rotazione del pannello solare fotovoltaico e migliora l'efficienza della generazione di energia.Sono disponibili soluzioni di inseguimento solare ad asse singolo e doppio.
Per i generatori eolici: le unità di rotazione vengono utilizzate per ruotare il piedistallo nelle turbine eoliche
Per applicazioni su macchine edili: ampiamente applicato su gru per autocarri, piattaforme di lavoro aereo, gru portuali, benne per legname
Per il mercato industriale: automazione/catena di montaggio, braccio robotico
Per Satellite: la slew drive può essere utilizzata per comunicazioni spaziali e sistemi di posizionamento globale in parabola satellitare
