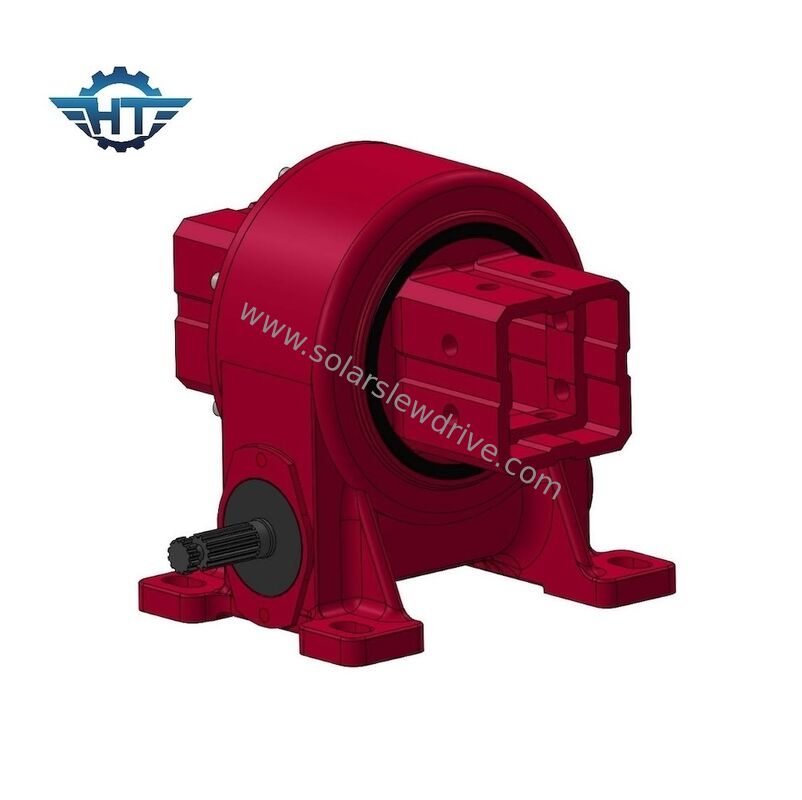

Azionamento a rotazione con profilo di tubo quadrato rinforzato per sistema di tracciamento solare
Descrizione dell'azionamento a rotazione verticale
L'azionamento a rotazione a tubo quadrato per sistemi di tracciamento solare è stato sviluppato sulla base dei principi di progettazione di affidabilità meccanica ed è ottimizzato per il funzionamento sul campo a lungo termine.L'architettura del sistema separa il meccanismo di propulsione dalla struttura portante, che consente la manutenzione indipendente e l'isolamento meccanico dei componenti critici.
Azionamento a rotazione di tipo split Azionamento a rotazione caratteristiche principali
Il telaio portante adotta un profilo di tubo quadrato rinforzato per aumentare la rigidità torsionale e ridurre la deformazione strutturale sotto elevati carichi dinamici.L'ottimizzazione degli elementi finiti viene applicata per migliorare la resistenza meccanica complessiva riducendo al minimo la fatica del materiale sotto carico ciclico.
L'unità motrice funziona con una bassa potenza elettrica di ingresso inferiore a 150 W, ottenendo una coppia di uscita nominale pari o superiore a 7500 Nm.il sistema impedisce efficacemente la rotazione inversa causata da forti carichi di vento e rimbalzo meccanico.
L'intero gruppo di azionamento è sigillato al livello di protezione IP66, fornendo resistenza contro l'ingresso di particelle di polvere e getti d'acqua ad alta pressione.Il sistema è progettato per un funzionamento continuo in ambienti compresi tra -40°C e +80°C, che lo rende adatto a deserti, regioni costiere e impianti con clima freddo.
Il sistema di trasmissione meccanica è progettato per ridurre al minimo l'usura e le reazioni meccaniche,garantire una coppia di uscita stabile e una precisione di tracciamento costante per periodi di servizio prolungati.
La configurazione modulare di tipo split riduce la complessità dell'installazione e consente un rapido smontaggio in loco dell'unità motrice senza disturbare il telaio strutturale.Questo approccio accorcia i cicli di manutenzione, riduce il costo del lavoro e aumenta la disponibilità del sistema.
Il prodotto soddisfa i requisiti di certificazione CE e le norme internazionali applicabili per la sicurezza meccanica e le prestazioni elettriche.
Parametri di riferimento
| Articolo | Specificità |
| Potenza di ingresso | ≤ 150 W |
| Torsione di uscita nominale | ≥ 7,500 Nm |
| Torsione di tenuta | ≥ 45 kNm |
| Classificazione di protezione | Protezione IP66 |
| Temperatura di funzionamento | -40°C a +80°C |
| Certificazione | CE |
Personalizzazione ingegneristica
Il sistema supporta la personalizzazione a livello di ingegneria, tra cui:
Configurazione della coppia e del carico
Trattamento superficiale e protezione dalla corrosione
Progettazione dell'interfaccia meccanica
Controllo e selezione del motore
Opzioni di rinforzo ambientale
