| Brand Name: | HANGTUO |
| Model Number: | VE5" |
| MOQ: | 1 PC |
| prezzo: | 145~226 USD/PC |
| Delivery Time: | 15~30 giorni |

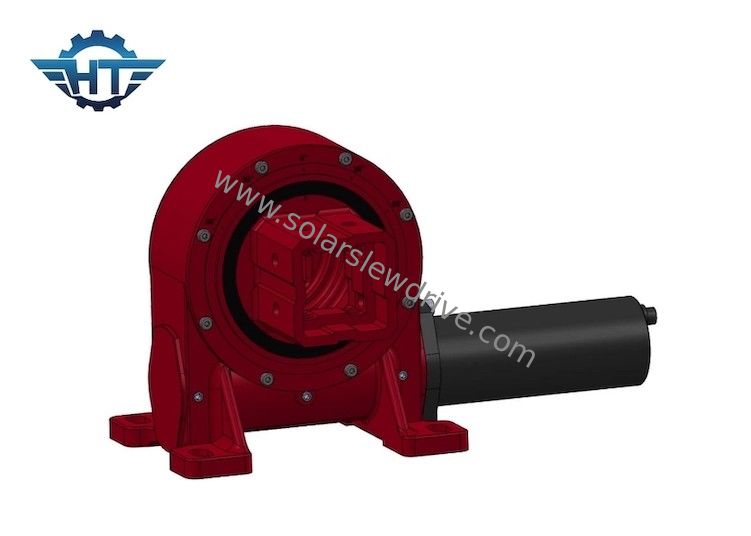

Cambio di piccola dimensione compatto dell'azionamento di pantano dell'ingranaggio a vite per il sistema di memorizzazione di riscaldamento solare
Descrizione di piccola dimensione dell'azionamento di pantano dell'ingranaggio a vite
Poiché il riduttore rotatorio adotta il cuscinetto di vuotamento e la struttura anulare del verme dell'avvolgimento, può raggiungere il contatto del multi-dente, in modo dalla coppia di torsione della trasmissione è grande, l'operazione è stabile e può resistere ai grandi carichi radiali ed assiali ed ai forti momenti del capovolgimento (coppia di torsione di antirotazione). resistenza al vento), ampiamente usata nei sistemi di tracciamento fotovoltaici solari ed in altre nuove industrie energetiche.
Parametri di prestazione verticali dell'azionamento di pantano
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 chilogrammi |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 chilogrammi |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 chilogrammi |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 chilogrammi |
Caratteristiche
1. Giri da 0~180° o dal ° del ± 60
2. Colleghi un motore 12V/24V a sinistra o la destra
3. il grasso era stato riempito prima della fabbrica
4. Installazione semplice
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante
7. Alta coppia di torsione backholding, adatta ad installazione verticale
8. Manutenzione bassa
